南京观海微电子----关于GH700X系列IC镜像,反扫设置

简介: GH700X系列IC(如GH7002/7003等)支持三种镜像与反扫设置方式:硬件UD/LR控制、DCS指令R36控制及Page1寄存器R45配置。需搭配支持反扫的玻璃,并确保初始化代码已配置。不同IC的UD/LR电平状态略有差异,需参考规格书确认。

关于GH700X系列IC镜像,反扫设置

1.首先在GH700X系列中,包含GH7002/7003/7005/7006/7009等,在设置镜像,反扫时代码设定均一致。

2.设置镜像,反扫有3中方式,但前提是需要搭配的玻璃支持反扫,且初始化中已配置有反扫代码。(初始化代码中Page 6的R00-R0F)

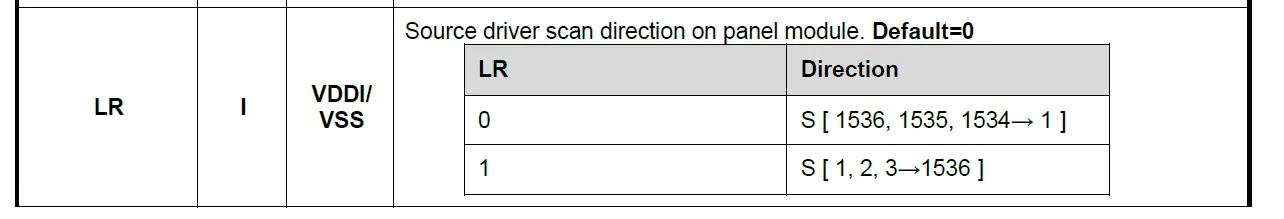

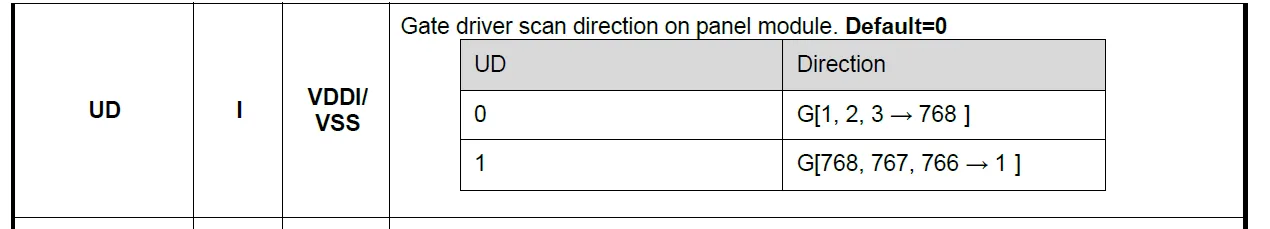

3.方式1.使用外部UD/LR 硬件控制

注意对比使用IC的规格书,这几颗IC对应UD/LR拉低拉高状态稍有不同。

方式2.使用DCS代码控制

       使用DCS指令 R36=00/01/02/03可实现4个方向控制,即正扫、正扫+镜像、反扫、反扫+镜像

方式3 使用Page1 R45控制

       Generic_Short_Write_1P(0x45,0x00); //Bit5 BGR/RGB Bit4 左右镜像 Bit3上下翻转

      此寄存器默认值为R45=00

以上为3种可现实改变方向的方法。
