TensorFlow Lite Micro:嵌入式TinyML系统上的机器学习推理框架——论文深度解析

简介: TensorFlow Lite Micro(TFLM)是专为嵌入式系统设计的轻量级机器学习推理框架,适用于仅有几十KB内存的微控制器。它通过极简架构、模块化设计和内存优化策略,在资源受限设备上高效运行TinyML模型,广泛应用于关键词检测、传感器分析、预测性维护等领域。TFLM支持跨平台部署,并允许硬件厂商提供定制优化,兼顾灵活性与性能。

TensorFlow Lite Micro:嵌入式TinyML系统上的机器学习推理框架深度解析

David R, Duke J, Jain A, et al. Tensorflow lite micro: Embedded machine learning for tinyml systems[J]. Proceedings of machine learning and systems, 2021, 3: 800-811.

第一章:引言与背景

当今世界拥有超过250亿个微控制器,根据IC Insights的预测,这个数字在未来几年将持续强劲增长。TensorFlow Lite Micro(TFLM)正是在这样的背景下诞生的——它是一个开源的机器学习推理框架,专门设计用于在嵌入式系统上运行深度学习模型。这些模型极其小巧(通常只有几百KB),运行在微控制器或基于DSP的嵌入式子系统上,能够在对设备电池寿命影响最小的情况下持续运行。

TinyML技术最成功的应用案例是关键词检测(keyword spotting),也称为热词或唤醒词检测。Amazon的Alexa、Apple的Siri、Google Assistant等语音助手都在数十亿设备上使用微型神经网络进行始终在线的推理。这些网络监听特定的唤醒词,如"Hey Siri"或"OK Google",一旦检测到就会激活更复杂的语音识别系统。这种分层架构既保证了用户体验的流畅性,又极大地降低了功耗。

除了关键词检测,TinyML还在许多其他领域展现出巨大潜力。低延迟的传感器信号分析和建模——来自麦克风、低功耗图像传感器、加速度计、陀螺仪、PPG光学传感器等设备——使得各种消费者和工业应用成为可能。这包括预测性维护(通过分析机器振动模式预测故障)、声学异常检测(识别异常声音模式)、视觉对象检测(在极低功耗下识别物体)和人体活动识别(通过可穿戴设备追踪用户活动)。

第二章:技术挑战的深度剖析

2.1 功能缺失的系统性影响

嵌入式平台的定义特征就是其严格的限制。过去几十年中使软件开发变得更快更容易的许多进步在这些平台上都不可用。具体来说,动态内存管理在大多数嵌入式系统中是不存在的——没有malloc()或free()函数,所有内存必须静态分配或从预分配的池中管理。虚拟内存的缺失意味着没有内存保护,一个错误的指针可能会破坏整个系统。

许多嵌入式系统甚至没有操作系统,或者只有极其简单的实时操作系统(RTOS)。这意味着没有线程调度、进程隔离或系统调用。文件系统通常也不存在,程序和数据必须直接存储在闪存中并映射到内存地址空间。浮点硬件在许多低端微控制器上也是缺失的,所有浮点运算必须通过软件模拟,这会带来巨大的性能开销。

这些限制对框架设计产生了深远影响。例如,TensorFlow在桌面系统上可以动态加载模型文件,动态分配内存来存储中间结果,使用多线程来加速计算。但在嵌入式系统上,所有这些都必须重新设计。

2.2 市场碎片化的量化分析

嵌入式市场的碎片化程度远超通用计算市场。根据统计,目前活跃的嵌入式处理器架构超过50种,包括ARM Cortex-M系列、RISC-V、Xtensa、MIPS、8051及其变种等。每种架构都有自己的指令集、寄存器结构和内存模型。更复杂的是,许多公司还允许开发者添加自定义ISA扩展,如ARM的自定义指令功能和RISC-V的扩展机制。

这种碎片化在工具链层面更加严重。每个硬件制造商通常都有自己的IDE和编译器。例如,STMicroelectronics有STM32CubeIDE,Nordic Semiconductor有nRF Connect SDK,Espressif有ESP-IDF。这些工具链之间几乎没有兼容性,一个为STM32编写的程序不能直接在ESP32上运行,即使两者都是基于相似的处理器核心。

2.3 资源约束的严峻现实

嵌入式系统的资源约束可以用具体数字来说明。一个典型的高端嵌入式系统可能有:

  • 闪存ROM:1-4 MB
  • SRAM:256 KB - 1 MB
  • CPU频率:48-180 MHz

而低端系统的配置可能只有:

  • 闪存ROM:32-256 KB
  • SRAM:4-64 KB
  • CPU频率:8-48 MHz

相比之下,一个现代智能手机通常有8-16 GB的RAM和数百GB的存储空间。这种差异不是数量级的,而是多个数量级的。这意味着许多在通用平台上理所当然的技术在嵌入式系统上根本不可行。

2.4 深度学习的快速演进

机器学习领域的快速发展给框架设计带来了额外的挑战。TensorFlow目前支持超过1400个操作,包括各种卷积变体、注意力机制、归一化技术等。新的操作和网络架构不断涌现——从2017年的Transformer到2020年的各种高效网络架构如EfficientNet、MobileNet v3等。

每个新的突破通常都伴随着新的数学操作或对现有操作的根本性改变。例如,深度可分离卷积(depthwise separable convolution)将标准卷积分解为深度卷积和逐点卷积,大大减少了计算量。批归一化(batch normalization)在训练时需要跟踪运行均值和方差,但在推理时可以折叠到权重中。这些优化对于在资源受限的设备上运行模型至关重要。

第三章:TFLM的设计哲学与原则

3.1 最小化功能范围的深层逻辑

TFLM采用了极简主义的设计哲学。框架假设模型、输入数据和输出数组都已经在内存中,它只负责执行基于这些值的机器学习计算。这个决定看似简单,实际上具有深远的影响。

通过排除文件系统访问、网络通信、外设控制等功能,TFLM实现了真正的平台无关性。框架不需要知道数据从哪里来,也不需要知道结果将去往何处。这种函数式的设计使得框架可以轻松移植到任何能够提供基本C/C++运行时的平台上。

这种设计也带来了安全性优势。由于框架不能访问系统资源,它不可能造成安全漏洞或资源泄露。模型执行是完全确定性的,给定相同的输入总是产生相同的输出。

3.2 供应商生态系统的协同设计

TFLM认识到,没有任何单一团队能够为整个嵌入式市场提供优化的实现。相反,框架设计了一个开放的架构,允许硬件供应商贡献针对其平台优化的内核实现。

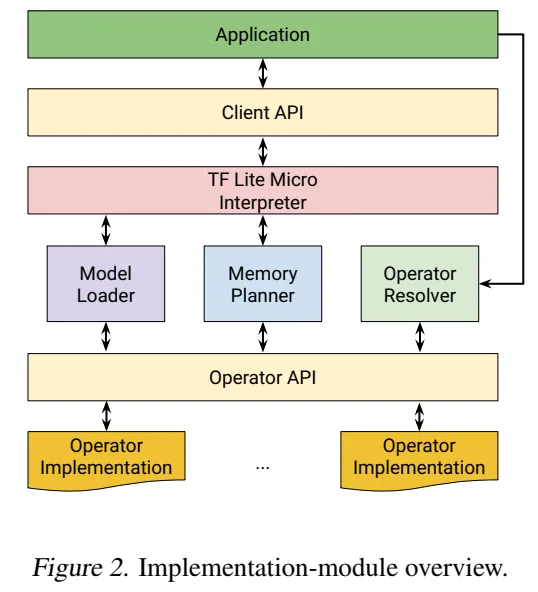

图2展示了这种架构设计:应用程序通过客户端API与TFLM交互。TF Lite Micro解释器是核心组件,它协调模型加载器、内存规划器和操作解析器。最重要的是,操作实现是模块化的,可以轻松替换。每个操作都通过标准的C API与解释器通信,确保操作实现的独立性和可替换性。

例如,ARM提供了CMSIS-NN库,包含了针对Cortex-M处理器优化的神经网络内核。这些优化利用了ARM特定的SIMD指令和内存访问模式。Cadence为其Tensilica DSP提供了类似的优化库。这些供应商特定的优化可以提供数倍的性能提升,同时保持与框架的完全兼容性。

3.3 重用TensorFlow生态系统


图1详细展示了模型导出工作流:流程从TensorFlow训练环境开始,其中包含完整的训练图(Training Graph)。TensorFlow Lite导出器将训练图转换为推理图(Inference Graph),去除了训练特定的操作如dropout和梯度计算。然后,导出器生成一个有序的操作列表(Ordered Op List)和权重(Weights),最终打包成TensorFlow Lite FlatBuffer文件。

这个转换过程涉及多个优化步骤:

  1. 常量折叠:将可以在编译时计算的表达式预先计算
  2. 批归一化折叠:将批归一化参数合并到卷积权重中
  3. 量化:将浮点权重和激活转换为8位整数表示
  4. 算子融合:将多个操作合并为单个优化的操作

通过重用TensorFlow Lite的工具链,TFLM继承了这些复杂的优化,而不需要重新实现它们。

3.4 "文件袋"构建原则

TFLM的构建系统遵循"文件袋"(Bag of Files)原则。这意味着对于任何目标平台,框架可以生成一组独立的源文件和头文件,开发者可以直接将这些文件添加到他们的项目中,无需复杂的构建配置。

这种方法避免了许多构建系统的陷阱:

  • 不依赖特定的构建工具(如CMake、Bazel等)
  • 不需要设置自定义包含路径
  • 不需要在命令行定义预处理器宏
  • 不需要为主机处理器编译工具
  • 不使用自定义二进制文件或shell脚本生成代码

第四章:实现细节与技术创新

4.1 基于解释器的执行模型

TFLM采用解释器而非代码生成的决定是经过深思熟虑的。解释器加载一个清晰定义机器学习模型的数据结构,在运行时解释这些数据来执行模型。这种方法的优势在于:

  1. 灵活性:可以在不重新编译的情况下更新模型
  2. 代码共享:多个模型可以共享相同的操作实现
  3. 可维护性:更新框架不需要重新导出所有模型
  4. 模块化:模型架构、权重和层维度信息都存储在单独的内存区域

与传统解释器不同,ML模型解释的开销很小。这是因为每个操作(如卷积层)的执行时间远远超过解释开销。一个卷积操作可能需要数百万次乘加运算,而解释这个操作的开销只是几十条指令。

4.2 内存管理的数学模型

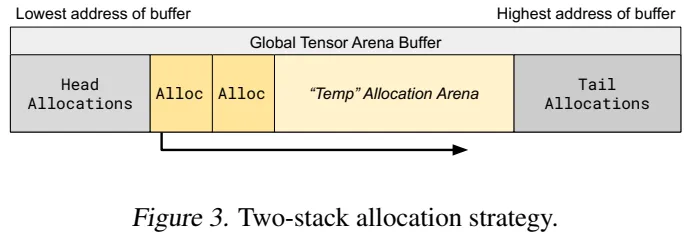

图3展示了双栈内存分配策略:全局张量Arena缓冲区被分为三个逻辑区域。头部堆栈从缓冲区的最低地址开始向上增长,用于存储函数生命周期的对象。尾部堆栈从最高地址向下增长,用于存储解释器生命周期的对象。中间的空间用于临时分配。


图4展示了内存优化的效果:图4(a)显示了朴素的分配策略,每个操作的输出都占用独立的内存空间,8个操作需要A、B、C、D四块独立的内存区域。图4(b)显示了通过装箱算法优化后的布局,通过分析每个张量的生命周期,可以重用内存空间,将总内存需求减少了约60%。

4.3 多租户架构


图5对比了单模型和多模型的内存分配策略

在单模型场景(图5a)中,一个TF Lite Micro解释器绑定到一个模型,拥有一个内存分配器,管理张量Arena中的头部和尾部堆栈。每个TfLiteTensor结构包含数据指针和形状数组的引用。

在多模型场景(图5b)中,多个解释器可以共享同一个张量Arena。每个模型有自己的持久内存区域(在尾部堆栈中),但共享非持久内存区域(头部堆栈)。这种设计允许在同一设备上高效地运行多个模型,只要它们不需要同时执行。

4.4 操作符优化策略

TFLM的模块化设计允许硬件供应商提供平台特定的优化。框架通过目录结构组织不同的实现:

tensorflow/lite/micro/kernels/
├── add.cc                 # 参考实现
├── cmsis_nn/
│   └── add.cc            # ARM CMSIS-NN优化
├── xtensa/
│   └── add.cc            # Xtensa DSP优化
└── hexagon/
    └── add.cc            # Qualcomm Hexagon优化

构建系统根据目标平台自动选择适当的实现。这种方法允许逐步优化——供应商可以从使用参考实现开始,然后逐个优化关键操作。

第五章:性能评估与优化分析

5.1 实验平台配置

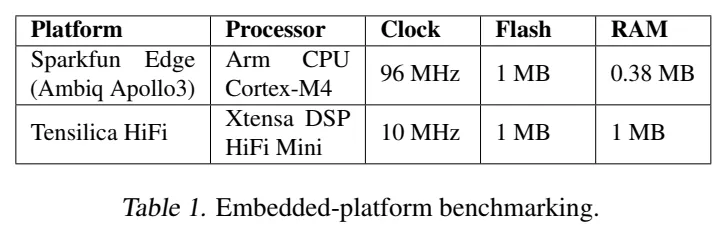

论文选择了两个代表性的硬件平台进行评估:


Sparkfun Edge (Ambiq Apollo3)

  • 处理器:ARM Cortex-M4
  • 时钟频率:96 MHz(突发模式)
  • 闪存:1 MB
  • RAM:384 KB

Tensilica HiFi Mini

  • 处理器:Xtensa DSP
  • 时钟频率:10 MHz
  • 闪存:1 MB
  • RAM:1 MB

这两个平台代表了嵌入式系统的两个极端:通用MCU和专用DSP。

5.2 基准测试结果

性能测试使用了两个具有代表性的模型:

  1. Visual Wake Words (VWW):一个人体检测模型,主要测试卷积操作的性能
  2. Google Hotword:一个关键词检测模型,体积更小但对延迟要求更高

表2展示了详细的性能数据:

在Cortex-M4上:

  • VWW参考实现:18,990,800周期
  • VWW优化实现:4,857,700周期(4倍加速)
  • 解释器开销:<0.1%

在Xtensa DSP上:

  • VWW参考实现:387,341,800周期
  • VWW优化实现:49,952,300周期(7.7倍加速)
  • 解释器开销:<0.1%

这些结果证明了平台特定优化的重要性,以及解释器方法的可行性。

5.3 内存使用分析

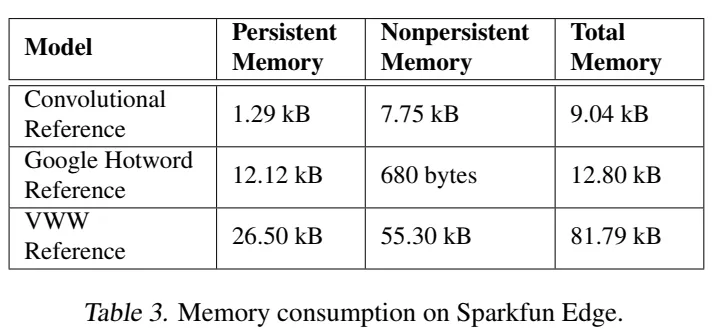

表3展示了内存消耗的详细分解:

  • 卷积模型:持久内存1.29 KB,非持久内存7.75 KB,总计9.04 KB
  • Google Hotword:持久内存12.12 KB,非持久内存680字节,总计12.80 KB
  • VWW:持久内存26.50 KB,非持久内存55.30 KB,总计81.79 KB

这些数字表明TFLM能够根据模型特性灵活调整内存分配,同时保持极小的整体占用。

第六章:相关工作与比较分析

嵌入式机器学习框架领域有多个竞争方案:

Microsoft ELL:一个跨平台编译器工具链,但缺乏TFLM的灵活性和生态系统支持。

Graph Lowering (GLOW):Facebook的开源编译器,专注于优化但牺牲了可移植性。

STM32Cube.AI:STMicroelectronics的专有解决方案,仅支持STM32系列MCU。

TinyEngine:MIT的代码生成方案,通过消除解释器开销实现更高性能,但失去了运行时灵活性。

Apache TVM:一个通用的ML编译器框架,已移植到部分MCU,但复杂度较高。

uTensor:TFLM的前身,采用离线代码生成方法,经验教训直接影响了TFLM的设计。

与这些方案相比,TFLM的独特之处在于其基于解释器的方法提供了灵活性和可移植性的最佳平衡。


附录:内存分配算法的数学分析

A.1 装箱问题的形式化定义

TFLM的内存分配可以形式化为一维装箱问题。给定$n$个张量${T_1, T_2, ..., T_n}$,每个张量$T_i$具有:

  • 大小:$s_i$(字节)
  • 生命周期:$[t_i^{start}, t_i^{end}]$(操作索引)

目标是找到一个分配函数$A: {T_1, ..., T_n} \rightarrow \mathbb{N}$,使得:

  1. 无冲突约束:对于任意两个张量$T_i$和$T_j$,如果它们的生命周期重叠(即$[t_i^{start}, t_i^{end}] \cap [t_j^{start}, t_j^{end}] \neq \emptyset$),则它们的内存区域不能重叠:

    $$[A(T_i), A(T_i) + s_i) \cap [A(T_j), A(T_j) + s_j) = \emptyset$$

  2. 最小化目标:最小化总内存使用量$M$:

    $$M = \max\{A(T_i) + s_i \mid i \in \{1, ..., n\}\}$$

A.2 首次适应递减算法

TFLM使用首次适应递减(First Fit Decreasing, FFD)算法的变体:

算法 FFD_Memory_Planning:
输入: 张量集合 T = {T₁, ..., Tₙ}
输出: 分配函数 A

1. 按大小降序排序张量:s₁ ≥ s₂ ≥ ... ≥ sₙ
2. 初始化间隙列表 G = {[0, ∞)}
3. 对于每个张量 Tᵢ:
   a. 找到第一个足够大的间隙 g ∈ G,使得 |g| ≥ sᵢ
   b. 设置 A(Tᵢ) = g.start
   c. 更新间隙列表,考虑 Tᵢ 的生命周期
4. 返回 A

A.3 性能分析

FFD算法的近似比为$\frac{11}{9}$,即:

$$FFD(I) \leq \frac{11}{9} \cdot OPT(I) + \frac{6}{9}$$

其中$FFD(I)$是算法产生的解,$OPT(I)$是最优解。

时间复杂度:$O(n^2 \log n)$

  • 排序:$O(n \log n)$
  • 分配:每个张量需要$O(n)$时间找到合适的间隙

空间复杂度:$O(n)$

  • 存储间隙列表和分配结果

A.4 解释器开销的定量分析

设操作$i$的计算成本为$C_i$(周期数),解释开销为$O_i$。总执行时间$T$为:

$$T = \sum_{i=1}^{n} (C_i + O_i)$$

解释器开销率$R$定义为:

$$R = \frac{\sum_{i=1}^{n} O_i}{T} = \frac{\sum_{i=1}^{n} O_i}{\sum_{i=1}^{n} (C_i + O_i)}$$

对于典型的神经网络操作:

  • 卷积层:$C{conv} = O(H \cdot W \cdot C{in} \cdot C{out} \cdot K^2)$,其中$H$、$W$是特征图尺寸,$C{in}$、$C_{out}$是通道数,$K$是核大小
  • 全连接层:$C{fc} = O(N{in} \cdot N_{out})$
  • 解释开销:$O = O(1)$,通常为几十到几百个周期

因此,对于实际的网络,$R \ll 1\%$,这解释了为什么解释器方法在TinyML场景下是可行的。

A.5 多租户内存共享的优化模型

对于$m$个模型${M_1, ..., M_m}$,每个模型$M_j$有:

  • 持久内存需求:$P_j$
  • 非持久内存需求:$NP_j$

总内存需求为:

$$M_{total} = \sum_{j=1}^{m} P_j + \max\{NP_j \mid j \in \{1, ..., m\}\}$$

相比独立分配每个模型,内存节省为:

$$Savings = \sum_{j=1}^{m} (P_j + NP_j) - M_{total} = \sum_{j=1}^{m} NP_j - \max\{NP_j\}$$

当模型的非持久内存需求相近时,节省接近$(m-1) \cdot \overline{NP}$,这在实践中可以节省大量内存。

A.6 量化误差分析

8位量化将浮点值映射到整数:

$$q = \text{round}\left(\frac{x}{scale}\right) + zero\_point$$

其中$scale$和$zero_point$通过最小化量化误差确定:

$$scale = \frac{\max(x) - \min(x)}{255}$$
$$zero\_point = \text{round}\left(-\frac{\min(x)}{scale}\right)$$

量化误差$\varepsilon$满足:

$$|\varepsilon| \leq \frac{scale}{2}$$

对于深度网络,量化误差通过层传播。设第$l$层的误差为$\varepsilon_l$,则:

$$\varepsilon_{l+1} \leq \|W_{l+1}\| \cdot \varepsilon_l + \delta_{l+1}$$

其中$|W{l+1}|$是权重矩阵的范数,$\delta{l+1}$是该层的量化误差。

通过适当的量化感知训练和校准,可以将精度损失控制在1-2%以内。

A.7 卷积操作的计算复杂度分析

标准卷积的计算复杂度为:

$$C_{conv} = H_{out} \cdot W_{out} \cdot C_{out} \cdot (K_h \cdot K_w \cdot C_{in} + 1)$$

其中输出尺寸计算为:

$$H_{out} = \left\lfloor \frac{H_{in} + 2P_h - K_h}{S_h} \right\rfloor + 1$$
$$W_{out} = \left\lfloor \frac{W_{in} + 2P_w - K_w}{S_w} \right\rfloor + 1$$

深度可分离卷积将计算分解为深度卷积和逐点卷积:

$$C_{dw} = H_{out} \cdot W_{out} \cdot C_{in} \cdot K_h \cdot K_w$$
$$C_{pw} = H_{out} \cdot W_{out} \cdot C_{in} \cdot C_{out}$$

总计算量为:

$$C_{sep} = C_{dw} + C_{pw} = H_{out} \cdot W_{out} \cdot C_{in} \cdot (K_h \cdot K_w + C_{out})$$

计算量减少比例为:

$$\frac{C_{sep}}{C_{conv}} = \frac{1}{C_{out}} + \frac{1}{K_h \cdot K_w}$$

对于典型的$3 \times 3$卷积和$C_{out} = 256$,可以减少约89%的计算量。
