💥1 概述
模块化多电平变流器电抗器设计研究
摘要
模块化多电平变流器（Modular Multilevel Converter, MMC）作为一种高效、灵活的电力电子设备，在高压直流输电、大型电机驱动等领域得到广泛应用。电抗器作为MMC的关键组成部分，对系统的性能具有重要影响。本文旨在探讨MMC电抗器的设计方法，通过建立详细的MMC模型，分析不同电抗器参数对系统性能的影响，并结合优化算法，提出一种高效、可靠的MMC电抗器设计方案。
1. 引言
随着电力电子技术和电力系统对高压大功率变流器需求的日益增长，MMC凭借其模块化、可扩展性强、易于维护等优点，成为理想选择。MMC的每个子模块（Sub-Module, SM）由一个开关器件和一个电容构成，多个SM串联构成一个臂，多个臂构成整个变流器。然而，MMC的复杂拓扑结构使得其电抗器设计成为一个具有挑战性的课题。传统的电抗器设计方法往往依赖于经验公式和简化模型，难以精确预测电抗器对系统性能的影响。因此，本文提出基于Simulink平台的电抗器设计方法，以实现更加精确和高效的电抗器设计。
2. MMC电抗器的作用与需求分析
2.1 电抗器的作用
在MMC中，电抗器（特别是桥臂电抗器）具有以下重要作用：
- 抑制环流：三相桥臂并联在直流母线上，各桥臂间能量不均会造成电压差，进而产生桥臂环流。电抗器可有效抑制此环流，将其限制在较小水平。
- 限制故障电流：当系统出现故障（如直流侧短路）时，电抗器可限制电流上升率，防止器件过流损坏。
- 滤波作用：电抗器与电容共同构成滤波器，可抑制输出电流谐波，提高电能质量。
2.2 需求分析
在设计MMC电抗器时，需明确以下需求：
- 抑制谐波：电抗器应能有效抑制输出电流中的谐波成分，满足电网对电能质量的要求。
- 滤波电流脉动：降低电流脉动，减少对电网和其他设备的干扰。
- 平衡电压分布：在多电平结构中，电抗器有助于平衡各子模块电容电压，提高系统稳定性。
- 提供无功支持：在需要时，电抗器可提供一定的无功功率支持，改善系统功率因数。
3. MMC系统模型及Simulink仿真
3.1 MMC系统模型
MMC系统的Simulink模型需精确反映其拓扑结构和控制策略。本文采用平均值模型结合开关模型的方法，兼顾仿真效率和精度。具体模型包括：
- 子模块模型（SM Model）：每个子模块由一个开关器件（IGBT或MOSFET）、一个电容以及相关的控制电路构成。需考虑开关器件的导通压降、电容的等效串联电阻（ESR）等参数。
- 臂模型（Arm Model）：多个子模块串联构成一个臂，臂模型需考虑每个子模块的电压和电流，以及臂电抗器的作用。
- 控制系统模型（Control System Model）：MMC的控制系统通常采用基于空间矢量脉宽调制（SVPWM）或其他先进控制策略。需精确建模控制算法，并将其与MMC模型集成。
- 电抗器模型（Inductor Model）：电抗器模型需考虑电感量、电阻值以及饱和特性等参数。本文将采用线性和非线性电感模型进行比较分析，以确定合适的模型精度。
- 负载模型（Load Model）：根据实际应用场景选择合适的负载模型，如恒定阻抗负载、RL负载等。
3.2 Simulink仿真
通过Simulink搭建完整的MMC系统模型，并进行各种仿真实验，如不同负载条件下的系统响应、不同控制策略下的性能比较等。仿真过程中，重点分析电抗器参数对系统性能的影响。
4. 电抗器参数分析及优化
4.1 电抗器参数对系统性能的影响
电抗器的参数（特别是电感量和电阻值）对MMC系统的性能具有重要影响：
- 电感量：过小的电感量会导致电流纹波过大，影响系统稳定性；过大的电感量则会增加系统成本和体积。
- 电阻值：电阻值过大会增加能量损耗，降低系统效率；电阻值过小则可能无法有效抑制谐波和环流。
4.2 优化目标
本文的优化目标包括：
- 最小化总谐波失真（THD）：降低输出电流中的谐波成分，提高电能质量。
- 最小化电流纹波：减少电流脉动，降低对电网和其他设备的干扰。
- 最大化效率：降低电抗器的能量损耗，提高系统整体效率。
4.3 优化算法
结合粒子群算法（PSO）或遗传算法（GA）等优化算法，对电抗器参数进行优化。通过大量的仿真实验，获得电抗器参数与系统性能之间的关系曲线，并确定最优参数组合。
5. 设计实例与仿真验证
5.1 设计实例
以一台三相7电平MMC为例，进行电抗器设计。具体参数如下：
- 额定功率：10 MVA
- 直流侧电压：±10 kV
- 交流侧电压：10 kV
- 开关频率：1 kHz
5.2 仿真验证
在Simulink环境下搭建上述MMC系统模型，并采用优化后的电抗器参数进行仿真验证。仿真结果表明：
- 输出电压波形质量：优化后的电抗器参数显著降低了输出电压的总谐波失真（THD），提高了波形质量。
- 电流纹波：电流纹波得到有效抑制，满足系统设计要求。
- 能量效率：系统能量效率得到提高，降低了能量损耗。
6. 结论与展望
6.1 结论
本文提出了一种基于Simulink平台的MMC电抗器设计方法。通过建立详细的MMC模型，分析不同电抗器参数对系统性能的影响，并结合优化算法，实现了高效、可靠的MMC电抗器设计。仿真结果表明，该方法可显著提高MMC系统的性能，为高压大功率变流器的应用提供技术支持。
6.2 展望
未来研究可进一步考虑以下因素：
- 电抗器的非线性特性：考虑电抗器的磁链饱和等非线性特性，提高模型精度。
- 温度效应：分析电抗器在不同温度下的性能变化，优化散热设计。
- 更先进的优化算法：探索更先进的优化算法，如深度学习优化算法等，以实现更加精确和高效的电抗器设计。

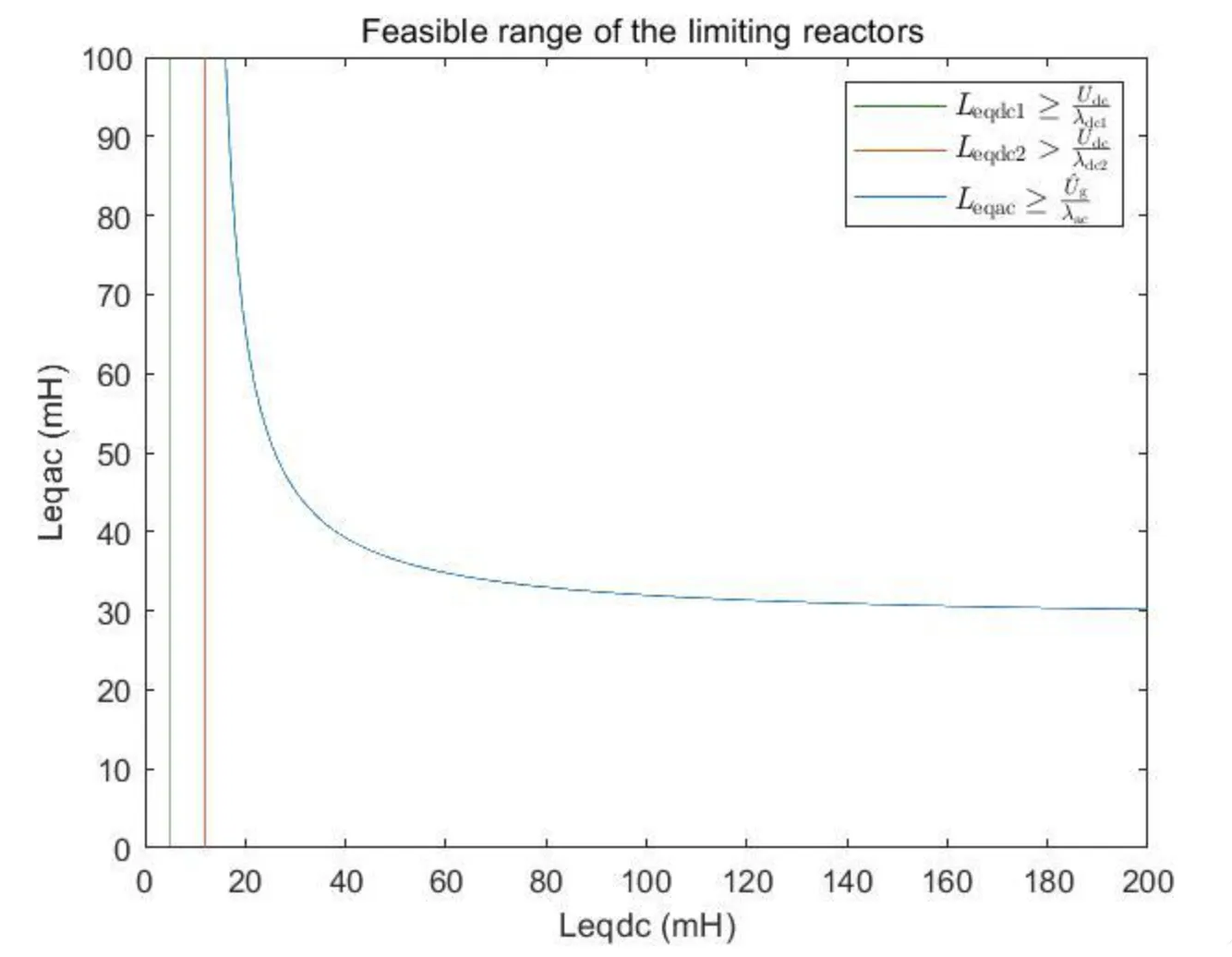

📚2 运行结果
编辑
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)
[1]赵成勇,胡静,翟晓萌,等.模块化多电平换流器桥臂电抗器参数设计方法[J].电力系统自动化, 2013.DOI:CNKI:SUN:DLXT.0.2013-15-016.
[2]赵成勇,胡静,翟晓萌,等.模块化多电平换流器桥臂电抗器参数设计方法[J].电力系统自动化, 2013, 37(15):6.DOI:10.7500资料获取，更多粉丝福利，MATLAB|Simulink|Python资源获取【请看主页然后私信】
