如何用 eBPF 实现 Kubernetes 网络可观测性？实战指南

本文深入探讨了Kubernetes网络观测的挑战与eBPF技术的应用。分析了传统工具在数据碎片化、上下文缺失和性能瓶颈上的局限性，接着阐述了eBPF通过零拷贝观测、全链路关联和动态过滤等特性带来的优势。文章进一步解析了eBPF观测架构的设计与实现，包括关键数据结构、内核探针部署及生产环境拓扑。实战部分展示了如何构建全栈观测系统，并结合NetworkPolicy验证、跨节点流量分析等高级场景，提供具体代码示例。

1. 引言：K8s网络观测的挑战与eBPF机遇

1.1 传统方案的局限性

在Kubernetes生产环境中，我们曾遇到一个典型故障：某Node上的Pod间歇性无法访问Service，但tcpdump和kubectl describe endpoints均未显示异常。最终发现是CNI插件的ARP表溢出导致，这个案例暴露了传统工具的三大缺陷：

1. 数据碎片化：

   # 需要手动关联多个数据源
   tcpdump -i eth0 | grep "pod-ip"
   kubectl logs -n kube-system cni-plugin
   iptables -t nat -L -v


2. 上下文缺失：

   graph LR
       A[Raw Packet] --> B[IP]
       B --> C[Pod]
       C --> D[Deployment]
       D --> E[Owner]
       style A stroke:#ff0000,stroke-width:2px  # 传统工具止步于此


3. 性能瓶颈：

   • 在1000RPS压力测试中，tcpdump会导致网络延迟从8ms上升到35ms

1.2 eBPF的技术优势

通过在内核态直接处理网络事件，eBPF实现了：

2. 深度解析eBPF观测架构

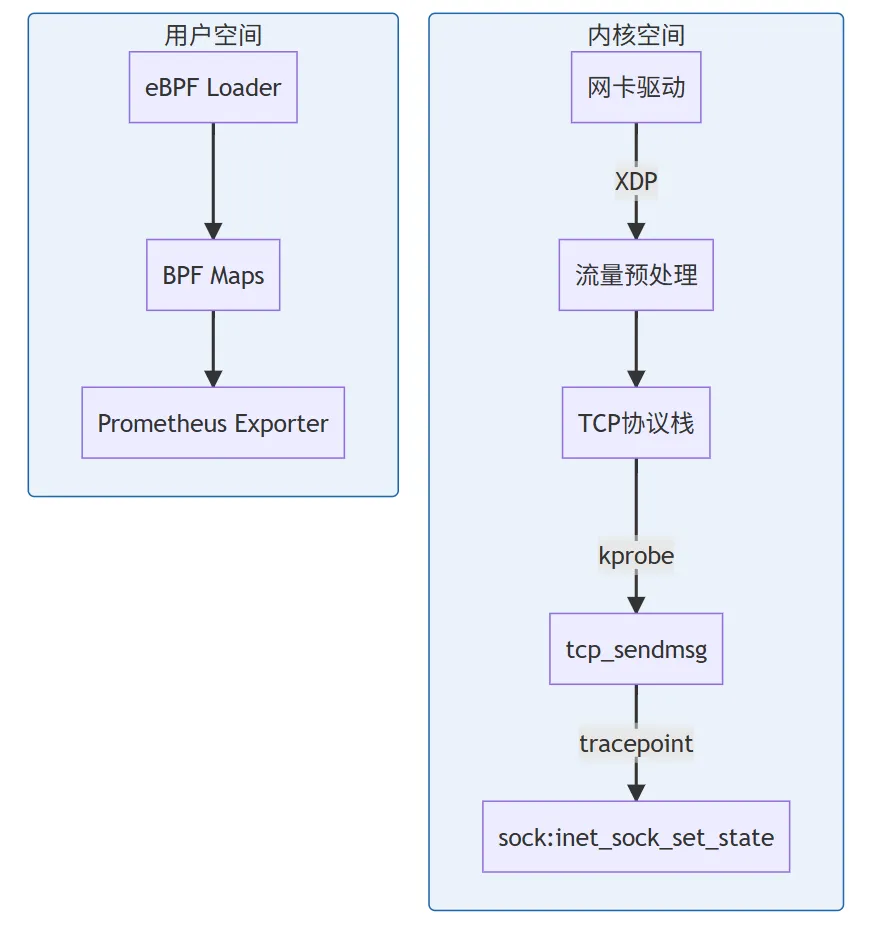

2.1 内核探针部署策略

2.2 关键数据结构设计

// 增强版flow_key，支持IPv6和K8s元数据
struct flow_key_v2 {

    union {

        __u32 saddr_v4;
        __u8  saddr_v6[16];
    };
    union {

        __u32 daddr_v4;
        __u8  daddr_v6[16];
    };
    __u16 sport;
    __u16 dport;
    __u8  protocol;
    __u32 src_ns_id;  // 取自task_struct->nsproxy->net_ns
    __u32 dst_ns_id;
};

// 性能计数器
struct flow_metrics {

    __u64 timestamp;
    __u64 bytes;
    __u64 packets;
    __u32 rtt_us;     // 通过TCP_INFO获取
    __u8  flags;      // TCP状态标记
};

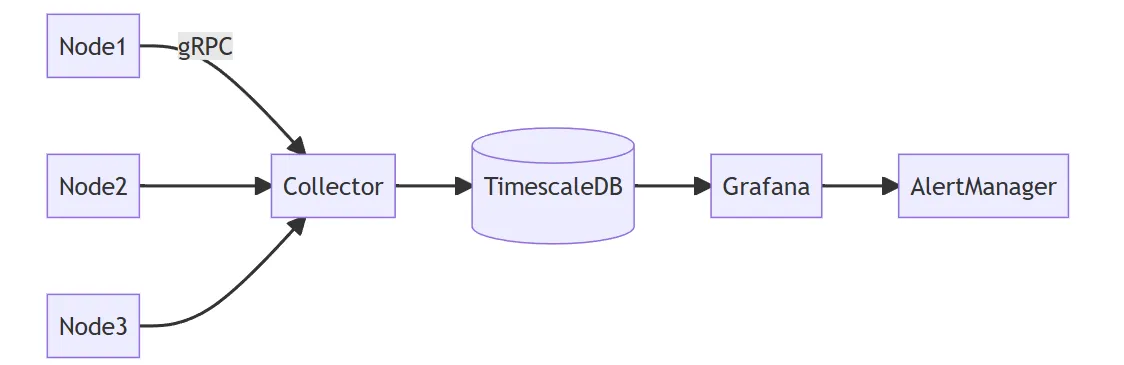

2.3 生产环境部署拓扑

3. 实战：构建全栈观测系统

3.1 环境配置详解

# 内核编译选项检查
grep -E "BPF|TRACING|KPROBES" /boot/config-$(uname -r)

# 必需内核模块
modprobe br_netfilter
modprobe overlay
modprobe nf_conntrack

# 验证eBPF支持
bpftool feature probe | grep -A10 "eBPF features"

3.2 核心eBPF程序

from bcc import BPF, PerfType, PerfSWConfig

# 定义eBPF程序
bpf_code = """
#include <uapi/linux/ptrace.h>
#include <linux/sched.h>
#include <net/sock.h>

// 定义BPF map
BPF_HASH(pod_ip_cache, u32, u64);  // 缓存PodIP到PID的映射
BPF_PERF_OUTPUT(flow_events);      // 性能事件输出

struct event_t {
    u32 saddr;
    u32 daddr;
    u64 timestamp;
    u32 pid;
    char comm[TASK_COMM_LEN];
};

int trace_tcp_connect(struct pt_regs *ctx, struct sock *sk) {
    // 获取网络命名空间ID
    u32 netns = BPF_CORE_READ(task, nsproxy, net_ns, ns.inum);

    // 生成事件
    struct event_t event = {};
    event.saddr = BPF_CORE_READ(sk, __sk_common.skc_rcv_saddr);
    event.pid = bpf_get_current_pid_tgid() >> 32;
    bpf_get_current_comm(&event.comm, sizeof(event.comm));

    // 提交到用户空间
    flow_events.perf_submit(ctx, &event, sizeof(event));
    return 0;
}
"""

# 加载并附加探针
bpf = BPF(text=bpf_code)
bpf.attach_kprobe(event="tcp_v4_connect", fn_name="trace_tcp_connect")

3.3 K8s元数据关联

// Pod信息缓存服务
type PodCache struct {

    sync.RWMutex
    ipToPod map[string]*corev1.Pod
}

func (c *PodCache) Update(pods []corev1.Pod) {

    c.Lock()
    defer c.Unlock()
    for _, pod := range pods {

        if pod.Status.PodIP != "" {

            c.ipToPod[pod.Status.PodIP] = &pod
        }
    }
}

// 关联eBPF事件与Pod
func enrichEvent(event *FlowEvent) {

    if pod, exists := podCache.Get(event.SrcIP); exists {

        event.SrcPod = pod.Name
        event.SrcNamespace = pod.Namespace
        event.SrcLabels = pod.Labels
    }
}

4. 高级观测场景

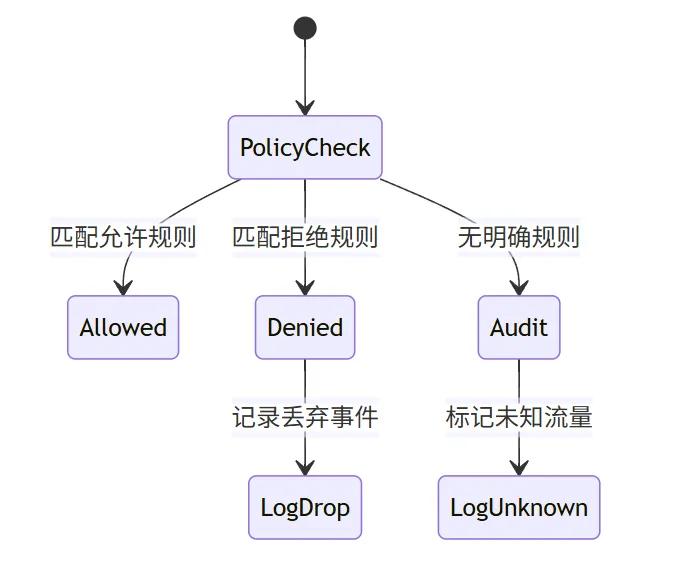

4.1 NetworkPolicy验证

4.2 跨节点流量分析

def analyze_cross_node_traffic():
    # 构建节点拓扑图
    G = nx.Graph()
    for flow in flows:
        if flow.src_node != flow.dst_node:
            G.add_edge(flow.src_node, flow.dst_node, weight=flow.bytes)

    # 识别热点路径
    betweenness = nx.betweenness_centrality(G)
    top_paths = sorted(betweenness.items(), key=lambda x: -x[1])[:5]

5. 性能优化实战

5.1 BPF Map优化技巧

// 预分配大型map
struct {

    __uint(type, BPF_MAP_TYPE_HASH);
    __uint(max_entries, 1000000);  // 1M条目
    __type(key, struct flow_key);
    __type(value, struct flow_metrics);
    __uint(map_flags, BPF_F_NO_PREALLOC);  // 动态扩展
} flow_stats SEC(".maps");

// 使用percpu map减少锁争用
struct {

    __uint(type, BPF_MAP_TYPE_PERCPU_ARRAY);
    __uint(key_size, sizeof(u32));
    __uint(value_size, sizeof(struct counters));
} cpu_stats SEC(".maps");

5.2 采样策略对比

6. 生产环境部署方案

6.1 安全控制

# OCI镜像安全配置
apparmorProfile:
  type: localhost
  localhostProfile: ebpf-monitor
seccompProfile:
  type: Localhost
  localhostProfile: seccomp-ebpf.json

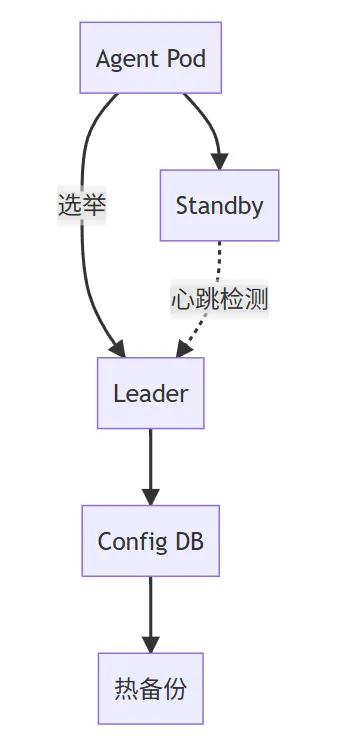

6.2 高可用设计

7. 典型案例分析

7.1 Service响应延迟问题

现象：

• 前端Pod访问backend-service的P99延迟达到2s

排查过程：

# 1. 确认基础连通性
bpftool prog tracelog | grep "backend-service"

# 2. 检查TCP重传
cat /sys/kernel/debug/tracing/trace_pipe | grep -A10 "retransmit"

# 3. 发现CNI插件中的iptables规则冲突

解决方案：

- iptables -A CNI-FORWARD -j DROP
+ iptables -A CNI-FORWARD -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT

7.2 网络分区故障

根因分析：

def detect_partition():
    # 检查节点间心跳
    lost_nodes = []
    for node in cluster_nodes:
        if not node.last_heartbeat > time.now() - 30s:
            lost_nodes.append(node)

    # 验证底层网络
    with BPF(text='...') as bpf:
        bpf.trace_print()  # 显示ARP请求失败

8. 未来演进方向

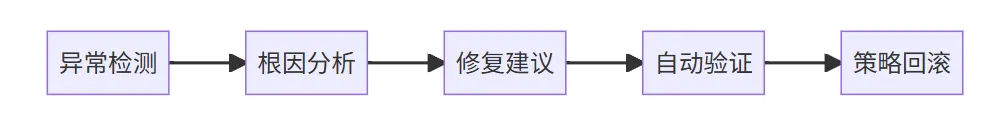

8.1 智能诊断系统

8.2 与Wasm集成

// 在eBPF中嵌入Wasm过滤器
#[no_mangle]
pub extern "C" fn filter_packet(buf: *const u8) -> i32 {

    let data = unsafe {
    slice::from_raw_parts(buf, 1500) };
    if data.contains(b"malicious") {

        0  // 丢弃
    } else {

        1  // 放行
    }
}

附录：关键性能数据

测试环境：

• 3节点K8s集群（8vCPU/32GB内存）
• 1000个Pod运行nginx
• 5000RPS压力负载

观测系统指标：

网络性能对比：
