在OSPF中使用基本ACL过滤路由信息

2025-06-04 64
版权
版权声明：
本文内容由阿里云实名注册用户自发贡献，版权归原作者所有，阿里云开发者社区不拥有其著作权，亦不承担相应法律责任。具体规则请查看《 阿里云开发者社区用户服务协议》和 《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容，填写 侵权投诉表单进行举报，一经查实，本社区将立刻删除涉嫌侵权内容。
简介： 本文介绍了通过OSPF协议实现特定网络访问限制的配置方法。需求为：RouterA从Internet接收路由并提供给OSPF网络，仅允许访问172.16.17.0/24、172.16.18.0/24和172.16.19.0/24三个网段，其中RouterC仅能访问172.16.18.0/24。配置思路包括在RouterA上使用ACL过滤发布路由，在RouterC上使用ACL过滤接收路由。操作步骤涵盖IP地址配置、OSPF基本功能配置、静态路由引入及路由发布与接收策略配置，最终实现精确的网络访问控制。

组网需求

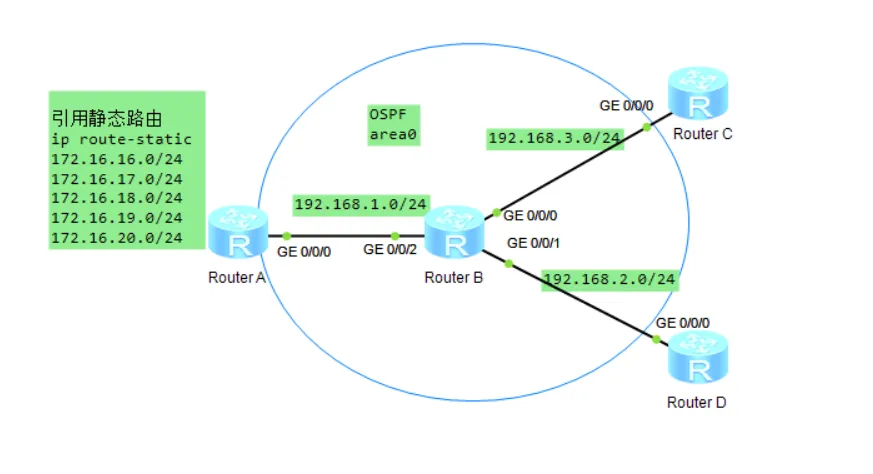

如图，运行OSPF协议的网络中，RouterA从Internet网络接收路由，并为OSPF网络提供了Internet路由。要求OSPF网络中只能访问172.16.17.0/24、172.16.18.0/24和172.16.19.0/24三个网段的网络，其中RouterC连接的网络只能访问172.16.18.0/24网段的网络。

配置思路

采用如下的思路配置对路由进行过滤：

  1. 在RouterA上配置ACL，在路由发布时应用ACL，使RouterA仅提供路由172.16.17.0/24、172.16.18.0/24、172.16.19.0/24给RouterB，实现OSPF网络中只能访问172.16.17.0/24、172.16.18.0/24、172.16.19.0/24三个网段的网络。
  2. 在RouterC上配置ACL，在路由引入时应用ACL，使RouterC仅接收路由172.16.18.0/24，实现RouterC连接的网络只能访问172.16.18.0/24网段的网络。

操作步骤

配置各接口的IP地址

Router A

<Huawei>sys
<Huawei>sys Router A
[Router A]interface GigabitEthernet0/0/0
[Router A-GigabitEthernet0/0/0]ip address 192.168.1.1 24
[Router A-GigabitEthernet0/0/0]quit

Router B

<Huawei>sys
<Huawei>sys Router B
[Router B]interface GigabitEthernet0/0/0
[Router B-GigabitEthernet0/0/0]ip address 192.168.3.1 24
[Router B-GigabitEthernet0/0/0]quit
[Router B]interface GigabitEthernet0/0/1
[Router B-GigabitEthernet0/0/1]ip address 192.168.2.1 24
[Router B-GigabitEthernet0/0/1]quit
[Router B]interface GigabitEthernet0/0/2
[Router B-GigabitEthernet0/0/2]ip address 192.168.1.2 24
[Router B-GigabitEthernet0/0/2]quit

Router C

<Huawei>sys
<Huawei>sys Router C
[Router C]interface GigabitEthernet0/0/0
[Router C-GigabitEthernet0/0/0]ip address 192.168.3.2 24
[Router C-GigabitEthernet0/0/0]quit

Router D

<Huawei>sys
<Huawei>sys Router D
[Router D]interface GigabitEthernet0/0/0
[Router D-GigabitEthernet0/0/0]ip address 192.168.2.2 24
[Router D-GigabitEthernet0/0/0]quit

配置OSPF基本功能

Router A

[Router A]ospf 1
[Router A-ospf-1]area 0.0.0.1
[Router A-ospf-1-area-0.0.0.1]network 192.168.1.0 0.0.0.255
[Router A-ospf-1-area-0.0.0.1]quit
[Router A-ospf-1]quit

Router B

[Router B]ospf 1
[Router B-ospf-1]area 0.0.0.1
[Router B-ospf-1-area-0.0.0.1]network 192.168.1.0 0.0.0.255
[Router B-ospf-1-area-0.0.0.1]network 192.168.2.0 0.0.0.255
[Router B-ospf-1-area-0.0.0.1]network 192.168.3.0 0.0.0.255
[Router B-ospf-1-area-0.0.0.1]quit
[Router B-ospf-1]quit

Router C

[Router C]ospf 1
[Router C-ospf-1]area 0.0.0.1
[Router C-ospf-1-area-0.0.0.1]network 192.168.3.0 0.0.0.255
[Router C-ospf-1-area-0.0.0.1]quit
[Router C-ospf-1]quit

Router D

[Router D]ospf 1
[Router D-ospf-1]area 0.0.0.1
[Router D-ospf-1-area-0.0.0.1]network 192.168.2.0 0.0.0.255
[Router D-ospf-1-area-0.0.0.1]quit
[Router D-ospf-1]quit

在RouterA上配置静态路由，并引入OSPF协议

Router A

[RouterA]ip route-static 172.16.16.0 24 NULL 0
[RouterA]ip route-static 172.16.17.0 24 NULL 0
[RouterA]ip route-static 172.16.18.0 24 NULL 0
[RouterA]ip route-static 172.16.19.0 24 NULL 0
[RouterA]ip route-static 172.16.20.0 24 NULL 0
[RouterA]ospf
[RouterA-ospf-1]import-route static
[RouterA-ospf-1]quit

查看RouterB路由表是否有配置的静态路由

[Router B]display ospf routing
   OSPF Process 1 with Router ID 192.168.3.1
      Routing Tables
 Routing for Network
 Destination        Cost  Type       NextHop         AdvRouter       Area
 192.168.1.0/24     1     Transit    192.168.1.2     192.168.3.1     0.0.0.1
 192.168.2.0/24     1     Transit    192.168.2.1     192.168.3.1     0.0.0.1
 192.168.3.0/24     1     Transit    192.168.3.1     192.168.3.1     0.0.0.1
 Routing for ASEs
 Destination        Cost      Type       Tag         NextHop         AdvRouter
 172.16.16.0/24     1         Type2      1           192.168.1.1     192.168.1.1
 172.16.17.0/24     1         Type2      1           192.168.1.1     192.168.1.1
 172.16.18.0/24     1         Type2      1           192.168.1.1     192.168.1.1
 172.16.19.0/24     1         Type2      1           192.168.1.1     192.168.1.1
 172.16.20.0/24     1         Type2      1           192.168.1.1     192.168.1.1
 Total Nets: 8
 Intra Area: 3  Inter Area: 0  ASE: 5  NSSA: 0
[Router B]display ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 18       Routes : 18
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
    172.16.16.0/24  O_ASE   150  1           D   192.168.1.1     GigabitEthernet0/0/2
    172.16.17.0/24  O_ASE   150  1           D   192.168.1.1     GigabitEthernet0/0/2
    172.16.18.0/24  O_ASE   150  1           D   192.168.1.1     GigabitEthernet0/0/2
    172.16.19.0/24  O_ASE   150  1           D   192.168.1.1     GigabitEthernet0/0/2
    172.16.20.0/24  O_ASE   150  1           D   192.168.1.1     GigabitEthernet0/0/2
    192.168.1.0/24  Direct  0    0           D   192.168.1.2     GigabitEthernet0/0/2
    192.168.1.2/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/2
  192.168.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/2
    192.168.2.0/24  Direct  0    0           D   192.168.2.1     GigabitEthernet0/0/1
    192.168.2.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
  192.168.2.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
    192.168.3.0/24  Direct  0    0           D   192.168.3.1     GigabitEthernet0/0/0
    192.168.3.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
  192.168.3.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

配置路由发布策略

在RouterA配置 过滤器 ACL 2021 ，允许172.16.17.0/24、172.16.18.0/24和172.16.19.0/24通过

[RouterA]acl number 2021
[RouterA-acl-basic-2021]rule permit source 172.16.17.0 0.0.0.255
[RouterA-acl-basic-2021]rule permit source 172.16.18.0 0.0.0.255
[RouterA-acl-basic-2021]rule permit source 172.16.19.0 0.0.0.255
[RouterA-acl-basic-2021]quit
[RouterA]

在RouterA OSPF中配置发布策略，引用ACL 2021进行过滤

[RouterA]ospf
[RouterA-ospf-1]filter-policy 2021 export static
[RouterA-ospf-1]quit

再次查看RouterB路由表，可以看到RouterB仅接收到ACL 2021中定义的3条路由

[Router B]display ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 16       Routes : 16
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
    172.16.17.0/24  O_ASE   150  1           D   192.168.1.1     GigabitEthernet0/0/2
    172.16.18.0/24  O_ASE   150  1           D   192.168.1.1     GigabitEthernet0/0/2
    172.16.19.0/24  O_ASE   150  1           D   192.168.1.1     GigabitEthernet0/0/2
    192.168.1.0/24  Direct  0    0           D   192.168.1.2     GigabitEthernet0/0/2
    192.168.1.2/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/2
  192.168.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/2
    192.168.2.0/24  Direct  0    0           D   192.168.2.1     GigabitEthernet0/0/1
    192.168.2.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
  192.168.2.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
    192.168.3.0/24  Direct  0    0           D   192.168.3.1     GigabitEthernet0/0/0
    192.168.3.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
  192.168.3.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

配置路由接收策略

先查看Router C路由表，以便区别

[Router C]display ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 14       Routes : 14
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
    172.16.17.0/24  O_ASE   150  1           D   192.168.3.1     GigabitEthernet0/0/0
    172.16.18.0/24  O_ASE   150  1           D   192.168.3.1     GigabitEthernet0/0/0
    172.16.19.0/24  O_ASE   150  1           D   192.168.3.1     GigabitEthernet0/0/0
    192.168.1.0/24  OSPF    10   2           D   192.168.3.1     GigabitEthernet0/0/0
    192.168.2.0/24  OSPF    10   2           D   192.168.3.1     GigabitEthernet0/0/0
    192.168.3.0/24  Direct  0    0           D   192.168.3.2     GigabitEthernet0/0/0
    192.168.3.2/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
  192.168.3.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

在RouterC配置ACL 2022，允许172.16.18.0/24通过

[RouterC]acl number 2022
[RouterC-acl-basic-2022]rule permit source 172.16.18.0 0.0.0.255
[RouterC-acl-basic-2022]quit

在RouterC配置接收策略，引用ACL 2022进行过滤

[RouterC]ospf
[RouterC-ospf-1]filter-policy 2022 import
[RouterC-ospf-1]q
[RouterC]

再次查看RouterC的IP路由表，可以看到RouterC的本地路由表中，仅接收了ACL 2022定义的1条路由

[Router C]display ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 14       Routes : 14
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
    172.16.18.0/24  O_ASE   150  1           D   192.168.3.1     GigabitEthernet0/0/0
    192.168.3.0/24  Direct  0    0           D   192.168.3.2     GigabitEthernet0/0/0
    192.168.3.2/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
  192.168.3.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

公众号：刘俊辉个人博客
