组合电路的一般分析方法
分析步骤:
(1) 根据逻辑电路图,写出输出逻辑函数表达式;
(2) 根据逻辑表达式,列出真值表;
(3) 由真值表或表达式分析电路功能.
分析方法相比之下比较简单，按照步骤来进行即可分析出电路功能。
例题
分析下图所示逻辑电路
第一步，根据逻辑电路图,写出输出逻辑函数表达式：
第三步，由真值表或表达式分析电路功能：
逻辑功能:一致电路
组合电路的一般设计方法
一般步骤:
(1) 由实际逻辑问题列出真值表;
(2) 由真值表写出逻辑表达式;
(3) 化简、变换输出逻辑表达式；
(4) 画出电路图。
设计方法具体案例参照三人和四人表决器的设计：
三人和四人表决器的设计
例题一
试用与非门设计一个三人表决电路，表决规则为少数服从多数。
第一步，由实际逻辑问题列出真值表：
设:
由A、B、C表示三个输入变量，F表示表决结果。并设A、B、C为1表示赞成，为0表示反对；F为1表示表决通过，为0 表示不通过。
可得到真值表：
第二第三步，由真值表写出逻辑表达式，并化简。
这两步要用到卡诺图化简法，画出卡诺图：
通过圈出来的区域写出逻辑表达式：F=AB+AC+BC=++
通过基本定律进行化简：
例题二
设计四人表决电路。每人（A、B、C、E）一个按键，如果同意则按下，不同意则不按。结果用指示灯（F）表示，多数同意时指示灯亮，否则不亮。利用与非实现（三输入与非门74ls10、四输入与非门74ls20）
与例题一的步骤一样，
1.列出真值表
2.卡诺图化简
3.根据卡诺图得出逻辑关系式
4.设计出电路图
触发器
概念
能够存储1位二值信号的基本单元电路统称为触发器(Flip-Flop).
根据触发方式不同可以分为电平触发、脉冲触发、边沿触发。
SR锁存器是各种触发器电路的基本构成部分。
3. 状态图

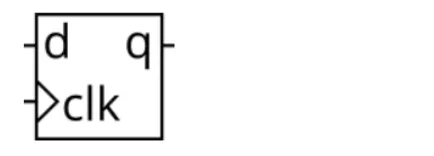

D触发器
1.特性表
