简介： Android 屏幕适配

一、概念

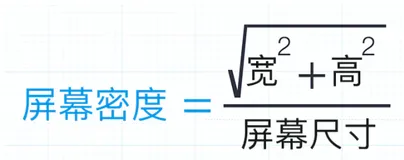

1.1 屏幕像素密度 PPI、DPI

PPI（Pixels Per Inch）屏幕每英寸容纳多少个像素点，DPI（Dots Per Inch）这个“点”是根据屏幕物理概念产生的一个软件概念，在不同行业有不同理解，印刷行业每英寸打印多少个墨点，鼠标移动一英寸光标移动多少像素点，在Android中被用来表示屏幕每英寸显示多少个像素点，概念上可以当作没有区别。

1.2 密度无关像素 dp

density-independent pixel，是 Android 特有的单位，只与DPI有关，保证了在不同屏幕像素密度的设备上显示相同的效果。以DPI=160为基准1dp=1px，用设备实际DPI值/160=density密度，即1dp=多少px。用屏幕宽或高的px/density=屏幕宽或高最大dp长度。

px = density * dp

density = dpi / 160

1.3 独立比例像素 sp

scale-independent pixel，是 Android 特有的单位，用于设置字体大小。

二、AndroidStudi目录说明

Android会根据手机屏幕分辨率选择对应文件夹中的资源，如果没有对应的文件夹，则从最高分辨率的文件夹依次往低处寻找，找到高分辨率的就压缩后显示，找到低分辨率的就放大显示。

mipmap只用来放桌面应用图标（Manifest中application标签配置的icon项），drawable用来存放图片资源，values用来针对不同分辨力编写对应资源文件。

三、屏幕适配

市面上的机型，不同分辨率*不同屏幕尺寸=无限多种DPI组合。当美工给的图以px为单位使用4.1的dimen适配、以dp为单位使用4.2的字节跳动density适配、更推荐的是smallestWidth限定符适配。
dimen宽高适配

穷举市面上所有 Android 手机的屏幕像素尺寸来实现适配，通过比例换算来为不同分辨率的屏幕分别准备一套 dimens 文件，应用在运行时再去引用和当前设备完全匹配的 dimens 文件，以此来实现屏幕适配。

缺点：缺点是容错率低，只有精准匹配分辨率才能适配，否则只能引用默认dimens文件夹，显示效果就会有很大出入。

smallestWidth限定符适配

根据屏幕最短的那个边（不考虑屏幕方向）适配，适配原理和宽高限定符方案一样，也是通过比例换算来为不同尺寸的屏幕分别准备一套 dimens 文件，应用在运行时再去引用和当前设备最匹配的 dimens 文件。

优点：容错率高，没有找到对应dimens文件会向下寻找接近的。在 320 ~ 460 dp 之间每 10 dp 就提供一套 dimens 文件就足够使用了，想要囊括更多设备的话也可以再缩短步长，基本不用担心最终效果会与设计稿偏差太多，且不会影响到三方库。

缺点：需要生成多套 dimens 文件，增大了 apk 体积。

density字节跳动密度适配

基于系统将 dp 转换为 px 的公式 px = dp * density 来实现适配，通过在运行时动态修改 density 值的大小，使得修改后计算出的屏幕宽度就等于设计稿的宽度，从而使得在不同屏幕尺寸下我们都可以直接使用设计稿给出的 dp 值，且无需准备多套 dimens 文件。

优点：可以直接使用设计稿中的 dp 值，无需准备多套 dimens 文件进行映射，因此不会增大 apk 体积，且在三种方案中 UI 还原度最高，其它两种方案都需要精准命中屏幕尺寸后才能达到此方案的还原度。

缺点：由于此方案会影响到应用全局，对于已经迭代了很久的项目来说，中途引入此方案大概率会影响到现有的适配方案；即使是新项目，又需要考虑到此方案对于三方库的影响，不能由于主项目的变动导致三方库自身界面变形。

3.1 dimen宽高适配

public class DimenUtils {
    private final static String rootPath = "C:/Users/Administrator/Desktop/layoutroot/values-{0}x{1}/"; //注意将Administrator替换为实际用户名
    private final static float dw = 300f;   //屏幕横向分为多少等份
    private final static float dh = 500f;   //屏幕纵向分为多少等份
    private final static String WTemplate = "<dimen name=\"x{0}\">{1}px</dimen>\n"; //xml中横向条目的内容：<dimen name="x1">2.4px</dimen>
    private final static String HTemplate = "<dimen name=\"y{0}\">{1}px</dimen>\n"; //xml中纵向条目的内容：<dimen name="y1">2.56px</dimen>

    public static void main(String[] args) {    //AndroidStudio运行失败的话选择 Run 'DimenUtils.main()' with Coverage
        //720P
        makeString(720, 1280);
//        makeString(720, 1520);
//        makeString(720, 1600);
//        makeString(720, 1650);
        //1080P
//        makeString(1080, 1920);
//        makeString(1080, 2160);
//        makeString(1080, 2220);
        makeString(1080, 2340);
//        makeString(1080, 2376);
        makeString(1080, 2400);
//        makeString(1080, 2412);
        //1.5K
//        makeString(1220, 2712);
//        makeString(1240, 2772);
//        makeString(1260, 2800);
        //2K
//        makeString(1440, 2560);
//        makeString(1440, 2960);
//        makeString(1440, 3040);
        makeString(1440, 3200);
    }

    public static void makeString(int w, int h) {
        StringBuffer sb = new StringBuffer();
        sb.append("<?xml version=\"1.0\" encoding=\"utf-8\"?>\n");
        sb.append("<resources>");
        float cellw = w / dw;
        for (int i = 1; i < dw; i++) {
            sb.append(WTemplate.replace("{0}", i + "").replace("{1}",
                    change(cellw * i) + ""));
        }
        sb.append(WTemplate.replace("{0}", "300").replace("{1}", w + ""));
        sb.append("</resources>");

        StringBuffer sb2 = new StringBuffer();
        sb2.append("<?xml version=\"1.0\" encoding=\"utf-8\"?>\n");
        sb2.append("<resources>");
        float cellh = h / dh;
        for (int i = 1; i < dh; i++) {
            sb2.append(HTemplate.replace("{0}", i + "").replace("{1}",
                    change(cellh * i) + ""));
        }
        sb2.append(HTemplate.replace("{0}", "500").replace("{1}", h + ""));
        sb2.append("</resources>");

        String path = rootPath.replace("{0}", h + "").replace("{1}", w + "");
        File rootFile = new File(path);
        if (!rootFile.exists()) {
            rootFile.mkdirs();
        }
        File layxFile = new File(path + "lay_x.xml");
        File layyFile = new File(path + "lay_y.xml");
        try {
            PrintWriter pw = new PrintWriter(new FileOutputStream(layxFile));
            pw.print(sb.toString());
            pw.close();
            pw = new PrintWriter(new FileOutputStream(layyFile));
            pw.print(sb2.toString());
            pw.close();
        } catch (FileNotFoundException e) {
            e.printStackTrace();
        }

    }

    public static float change(float a) {
        int temp = (int) (a * 100);
        return temp / 100f;
    }
}

//将生成的文件夹直接拖进 AndroidStudio 中的 res 中，使用的时候就 @dimen/ 后跟方向和份数。
<TextView
    android:layout_width="@dimen/x100"
    android:layout_height="@dimen/y250"/>
