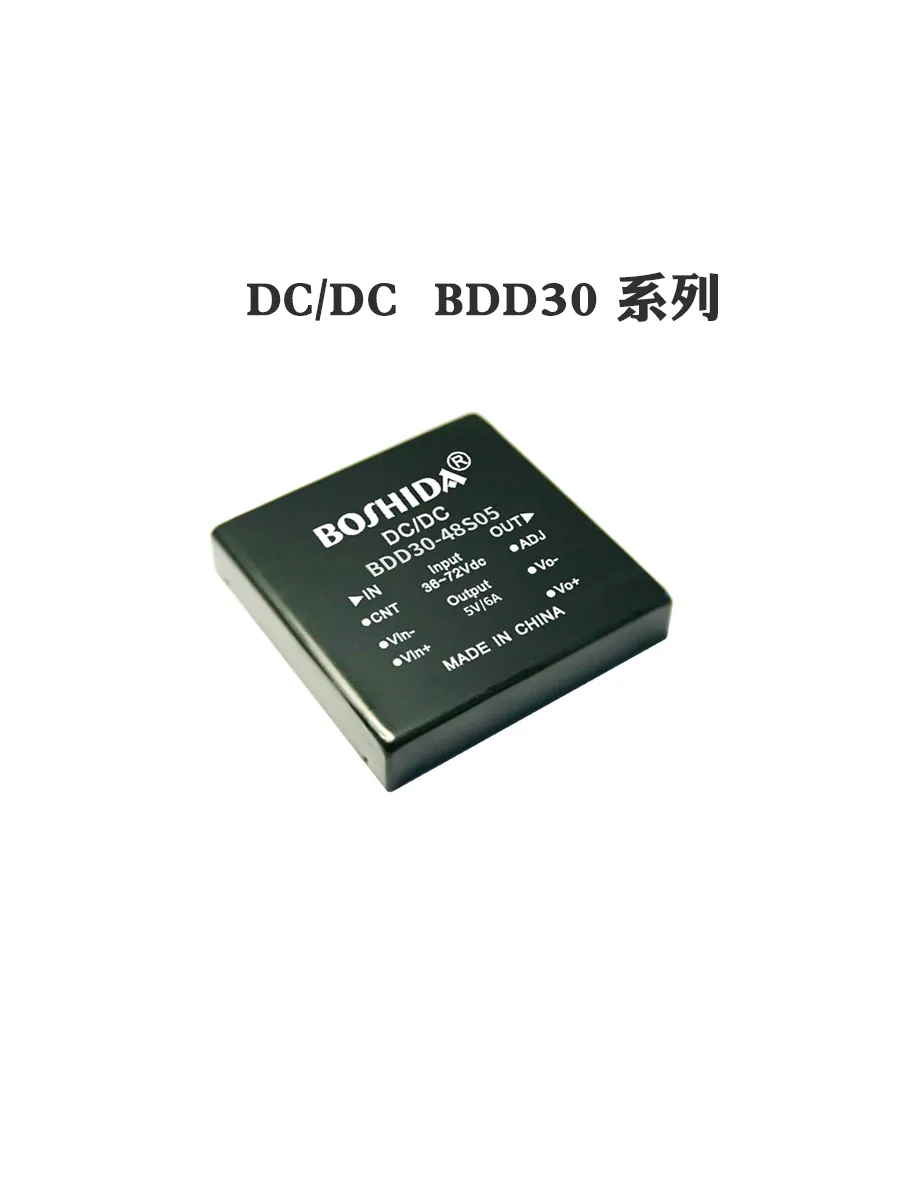

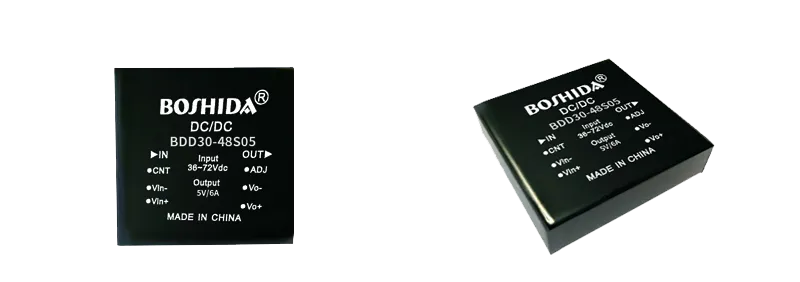

DC电源模块是一种电子设备,用于将交流电转换为直流电,以供电子设备进行工作。它通常由一个整流器和一个稳压器组成,可以提供稳定的直流电压和电流。
DC电源模块的原理是利用变压器将输入的交流电转换为需要的电压,然后通过整流器将交流电转换为直流电。整流器可以是半波整流电路或全波整流电路,它们的作用是将输入信号的负半周或正半周转化为正半周。接下来,稳压器对输出的直流电进行稳压,以确保输出电压的稳定性。
DC电源模块的工作方式如下:
输入变压器:交流电首先经过输入变压器,输入变压器将电压转换为所需的电压,通常是较高的电压。变压器也可以提供电隔离功能,以确保输出电压的稳定性和安全性。
整流器:交流电从输入变压器输出后,通过整流器进行整流。半波整流器将交流信号的负半周转换为正半周,而全波整流器将交流信号的负半周和正半周都转换为正半周。目的是将交流电转换为直流电。
稳压器:直流电经过整流后,可能会有一些波动或变化。稳压器的作用是确保输出的直流电压保持在稳定的水平。稳压器可以是线性稳压器或开关稳压器。线性稳压器通过调节输出电压的阻抗来实现稳压,而开关稳压器通过开关控制和反馈回路来实现稳压。
过滤器:为了进一步降低输出电压的波动和噪声,通常在输出端添加一个电容滤波器。电容滤波器可以将高频噪声滤除,使输出电压更加平滑和稳定。
输出:经过整流、稳压和滤波后的直流电,可以用于供电各种电子设备,如计算机、手机、电视等。
总的来说,DC电源模块通过将输入的交流电转换为直流电,并通过稳压和滤波保证输出电压的稳定性和纯净性。它的工作原理是利用变压器、整流器、稳压器和滤波器的功能,将输入的交流电转换为稳定的直流电,以满足电子设备的供电需求。
