5、进行在线调试

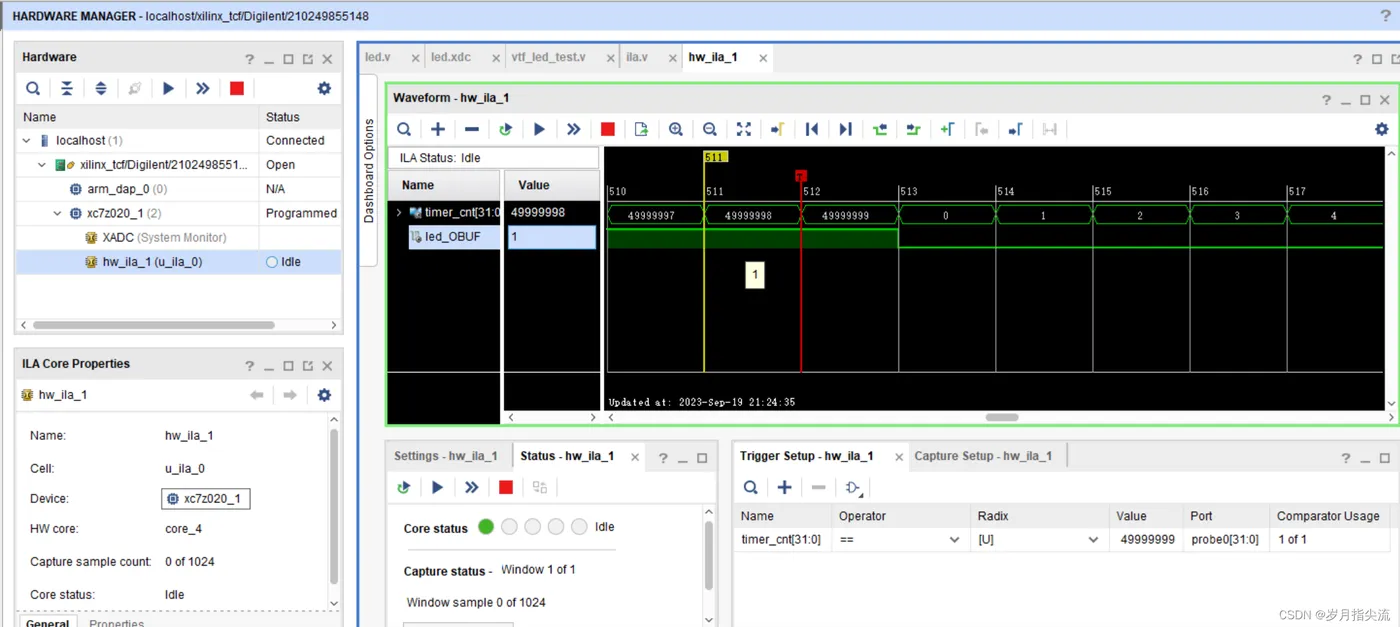

①、点击 Run trigger for this ILA core，并将计数器以 10 进制方式显示，c+rl + 鼠标滚轮调整界面，可以看到如下图所示：
这些数据都是真实的数据，不同于仿真，我们目前是在板子上进行运行，可以看到实际的运行的情况
②、做一个触发

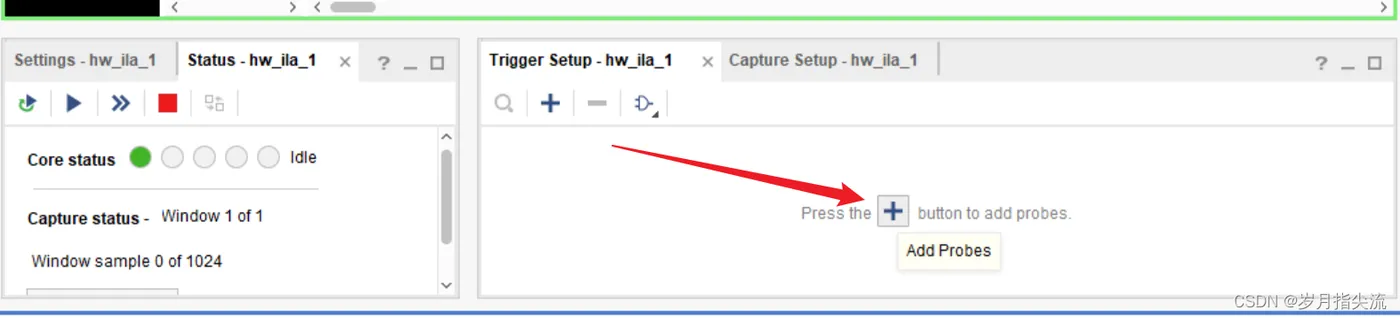

以计数器做一个触发

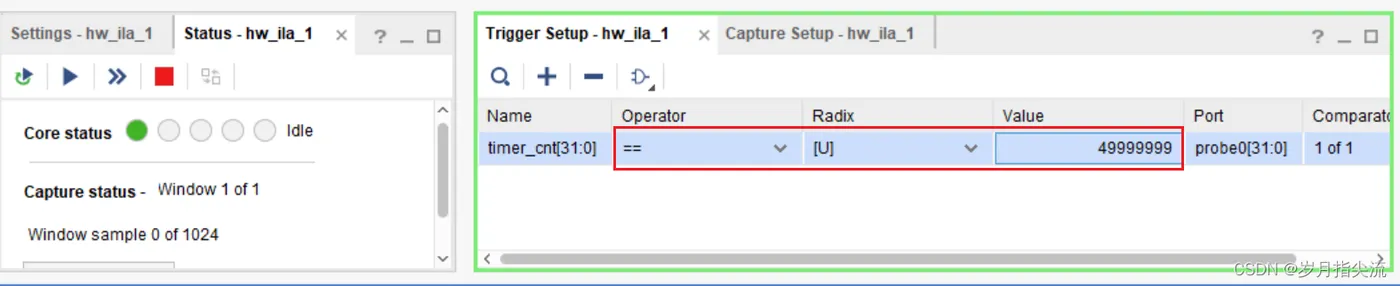

根据计数器的最大值做一个触发

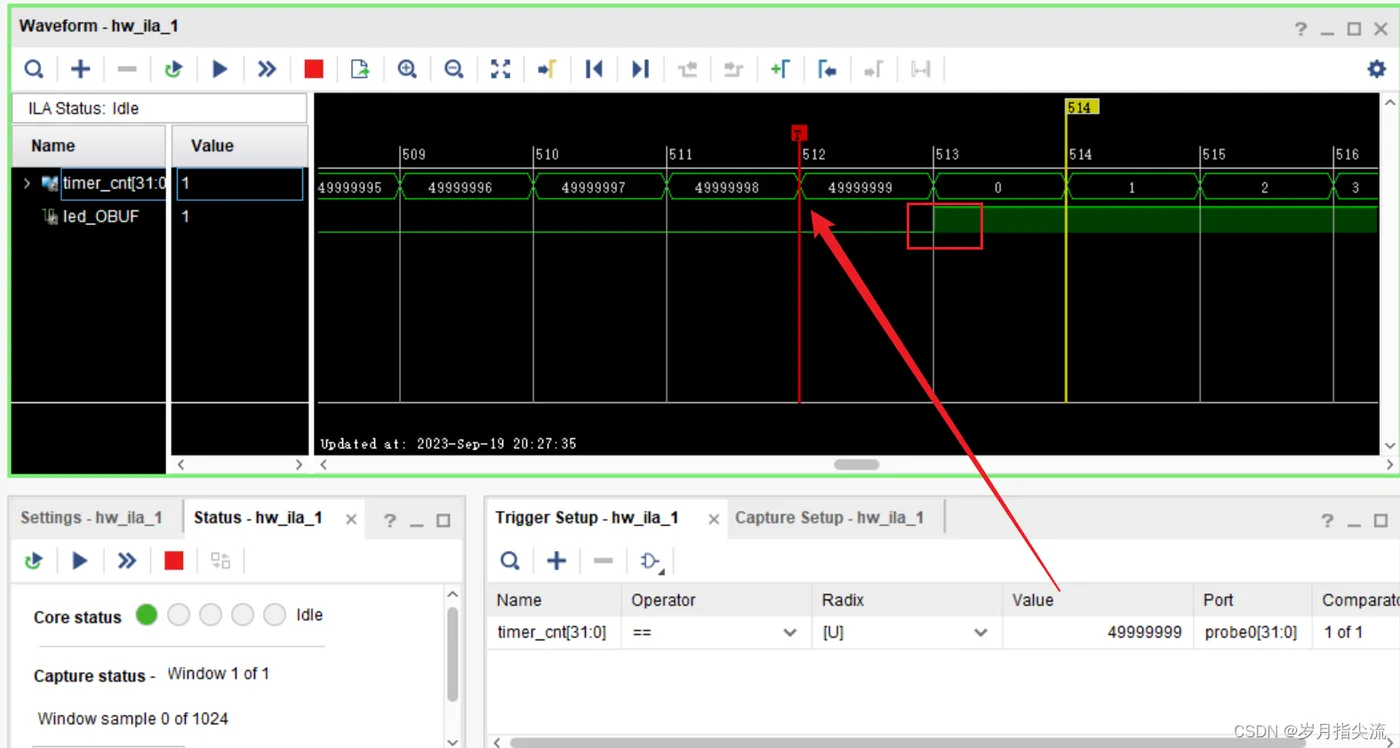

③、再点击 Run trigger for this ILA core，可以看到触发到的情况，以及 led 从 0 变为 1

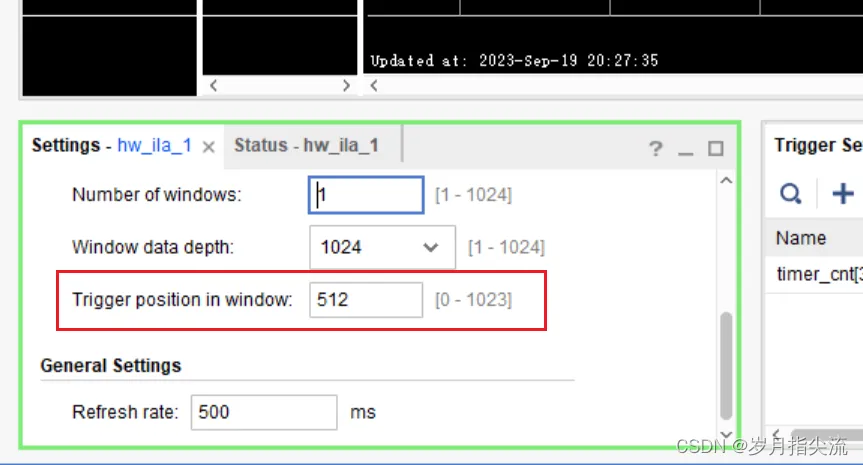

此外为了方便我们观察波形情况，当我们想看后面的数据多一些可以把 Trigger poisition in window 的值调小一点，如果向看前面的数据可以把 Trigger poisition in window 的值调大一些

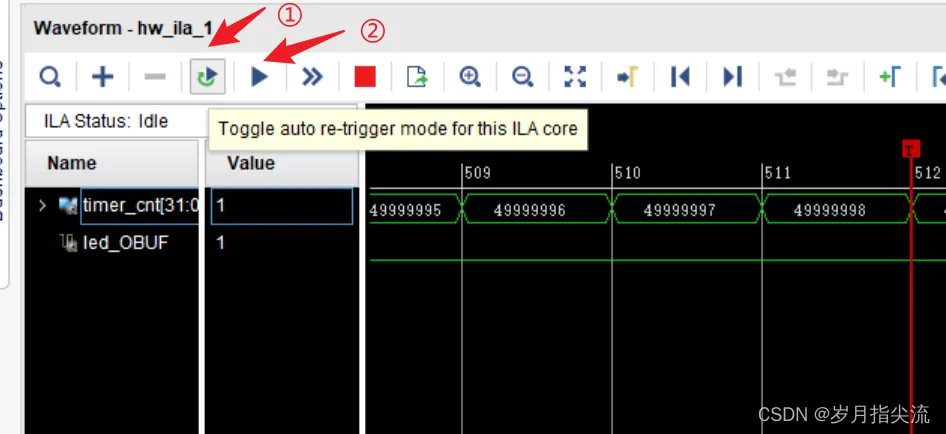

④、也可以尝试一下循环触发的模式，先点击 Toggle auto re-trigger mode for this ILA core 后再点击 Run trigger for this ILA core
可以看到进行循环触发，且左侧 hw_ila_1 显示了逻辑分析仪的状态，有空闲状态、等待触发状态、触发成功状态
二、方法2 — 使用 Debug 标记创建 ILA
1、Debug 标记相关信号

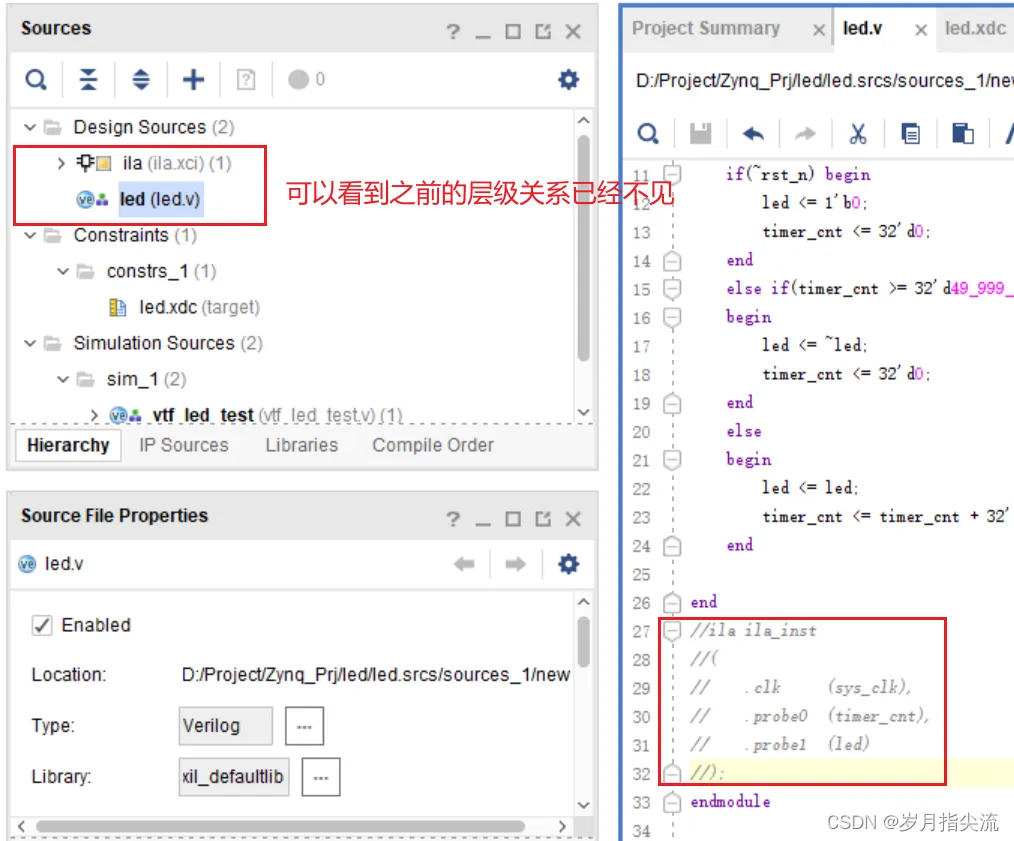

①、先将上述 led.v 中新增的 ila 例化代码屏蔽
②、点击 Language Templates，弹出的窗口点击搜索，输入 mark 会出现 Mark Signal for Debug（MARK_DEBUG），点击 Mark Signal for Debug（MARK_DEBUG），复制 Preview 中所显示的 (* MARK_DEBUG=“true” *)

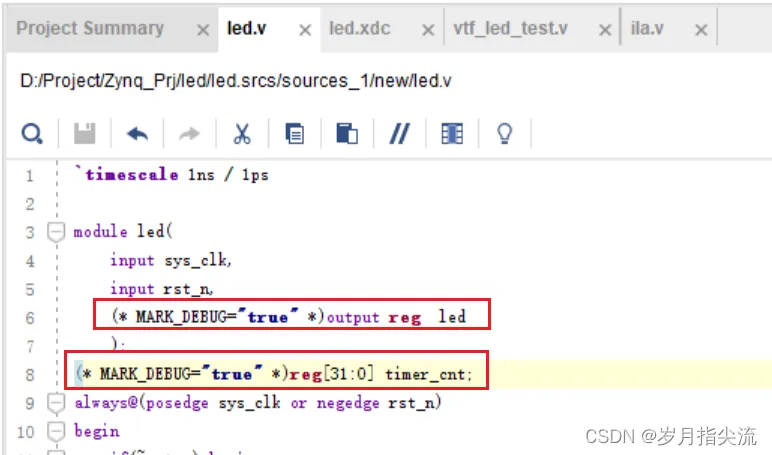

③、粘贴到 led.v 中，按照下图方式粘贴，并进行保存
2、综合操作

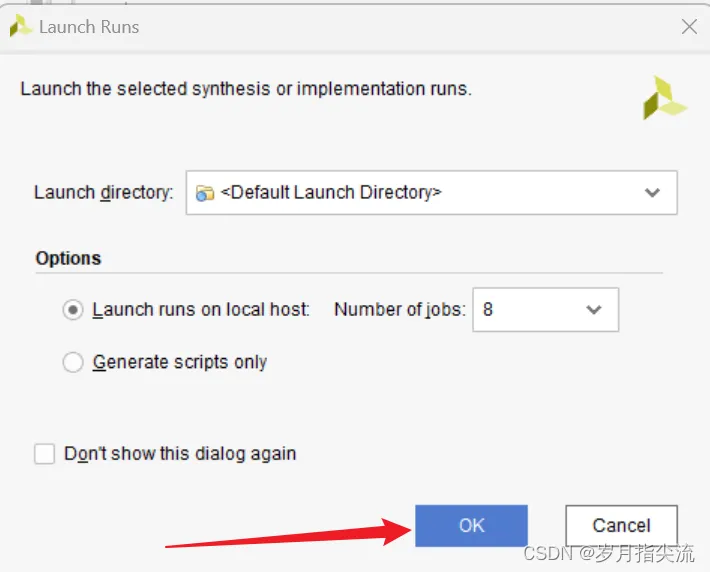

①、点击 Run Synthesis，弹出的窗口点击 OK
②、点击 “OK”
③、综合完成，点击 Cancel
3、设置 Set Up Debug

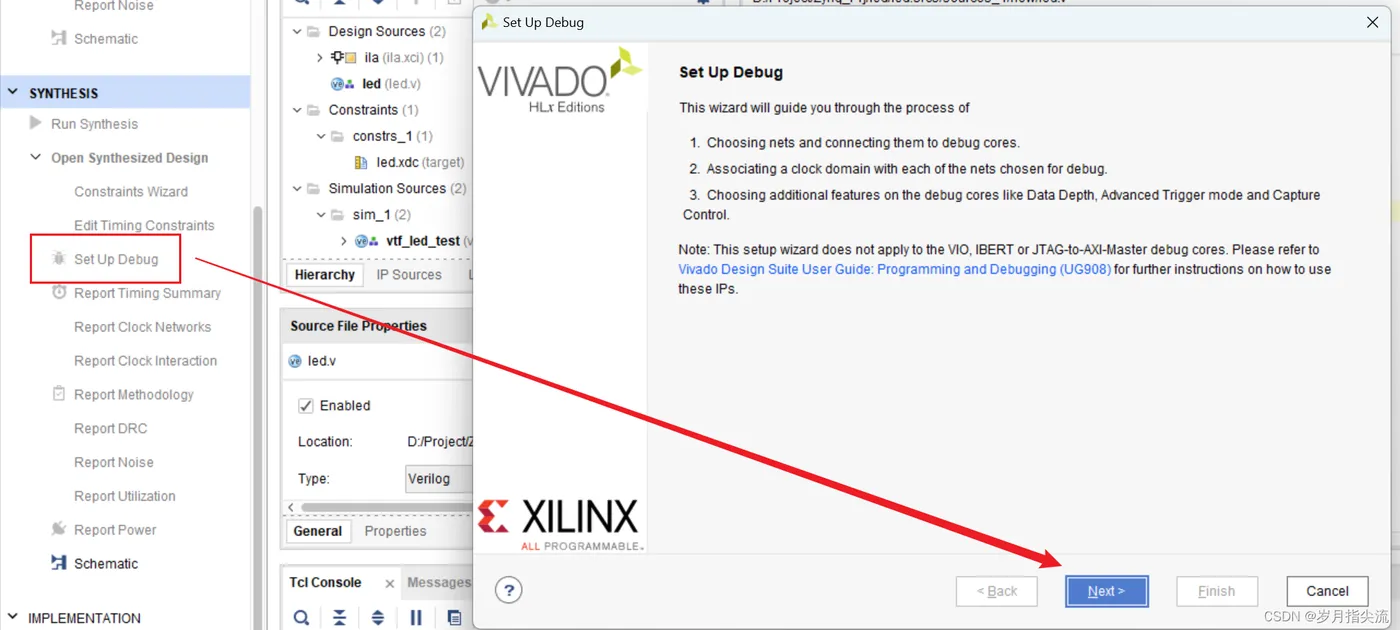

①、点击 Set Up Debug，弹出的窗口选择 Next

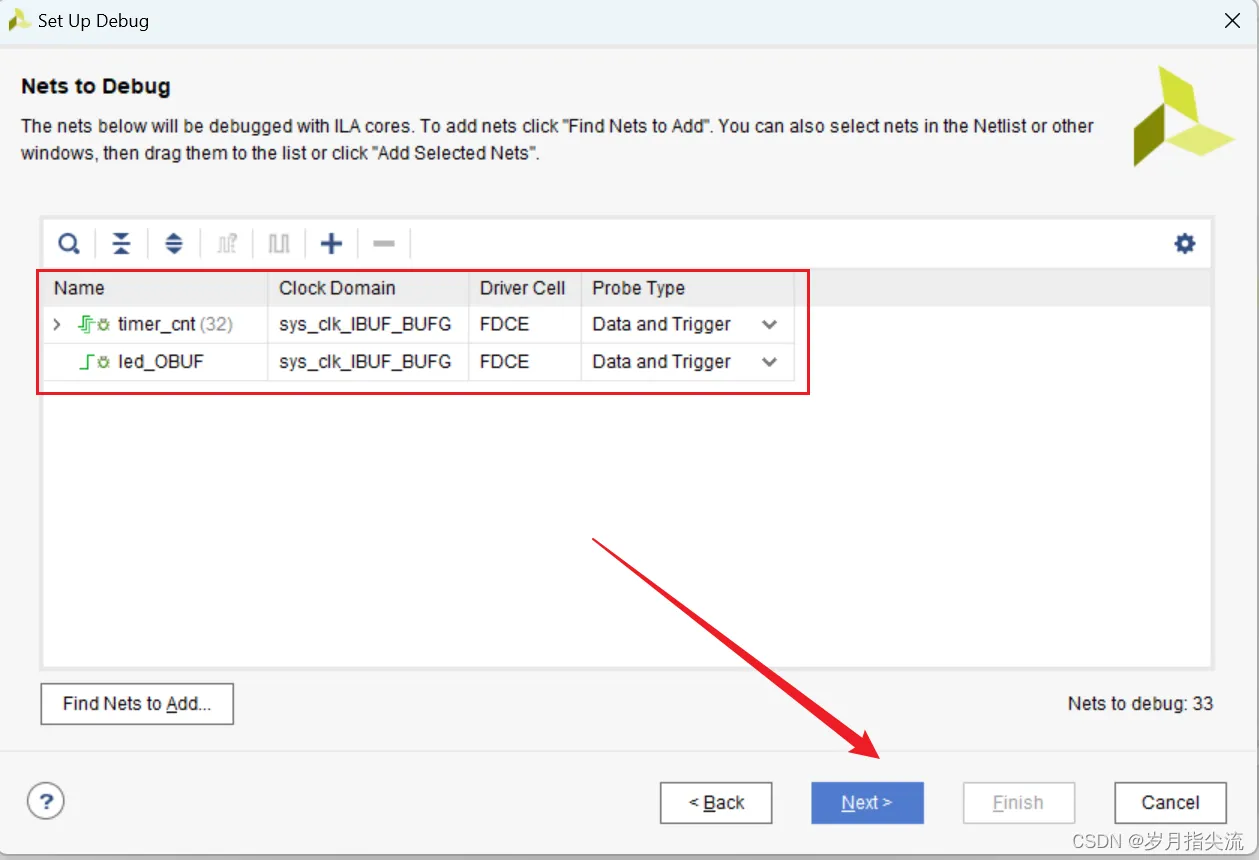

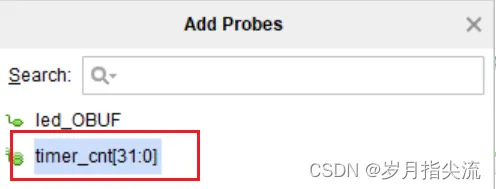

②、这里我们就可以看到我们源文件里面添加的调试的信息，然后点击 Next
③、下面也是设置采样的数据深度，我们保持默认，点击 Next

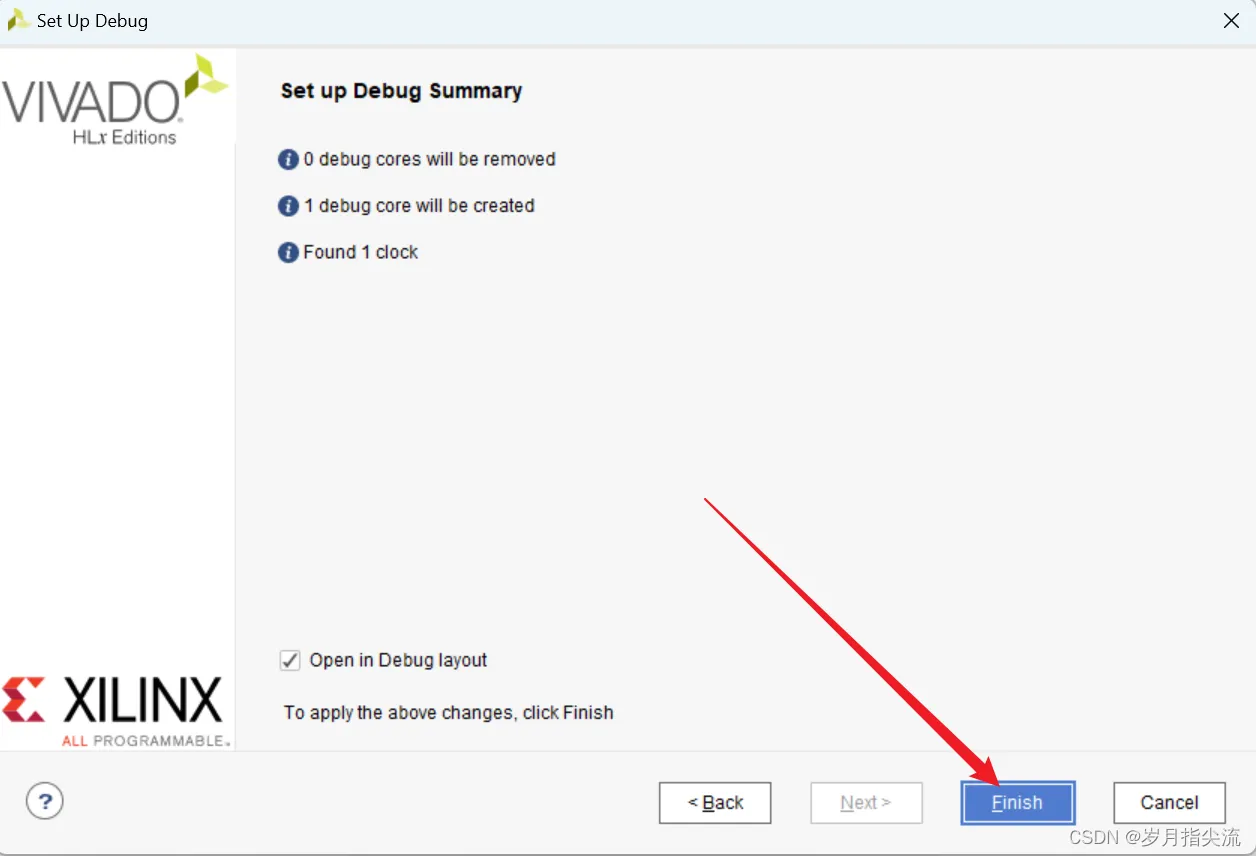

④、点击 Finish

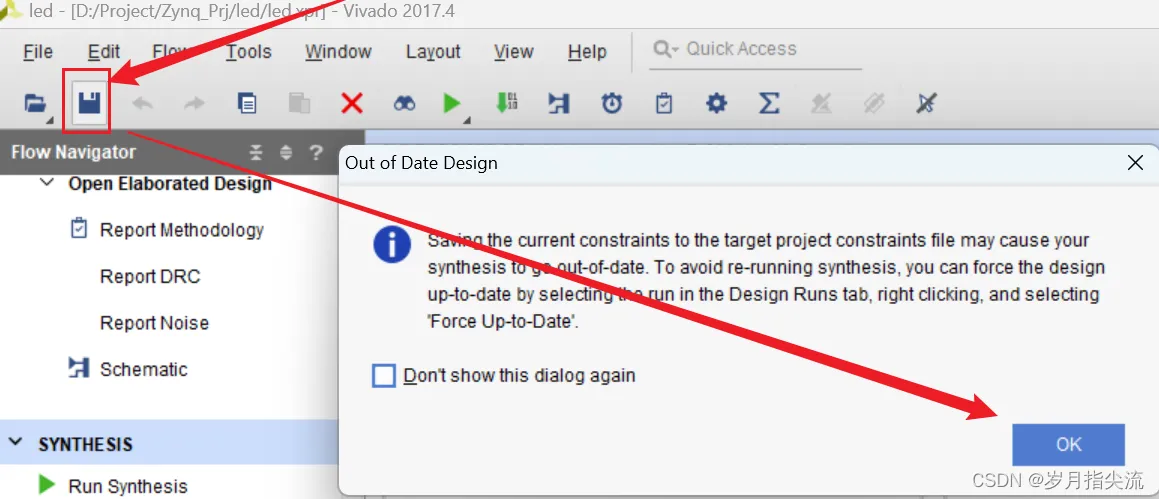

⑤、保存一下设置，弹出的窗口点击 OK

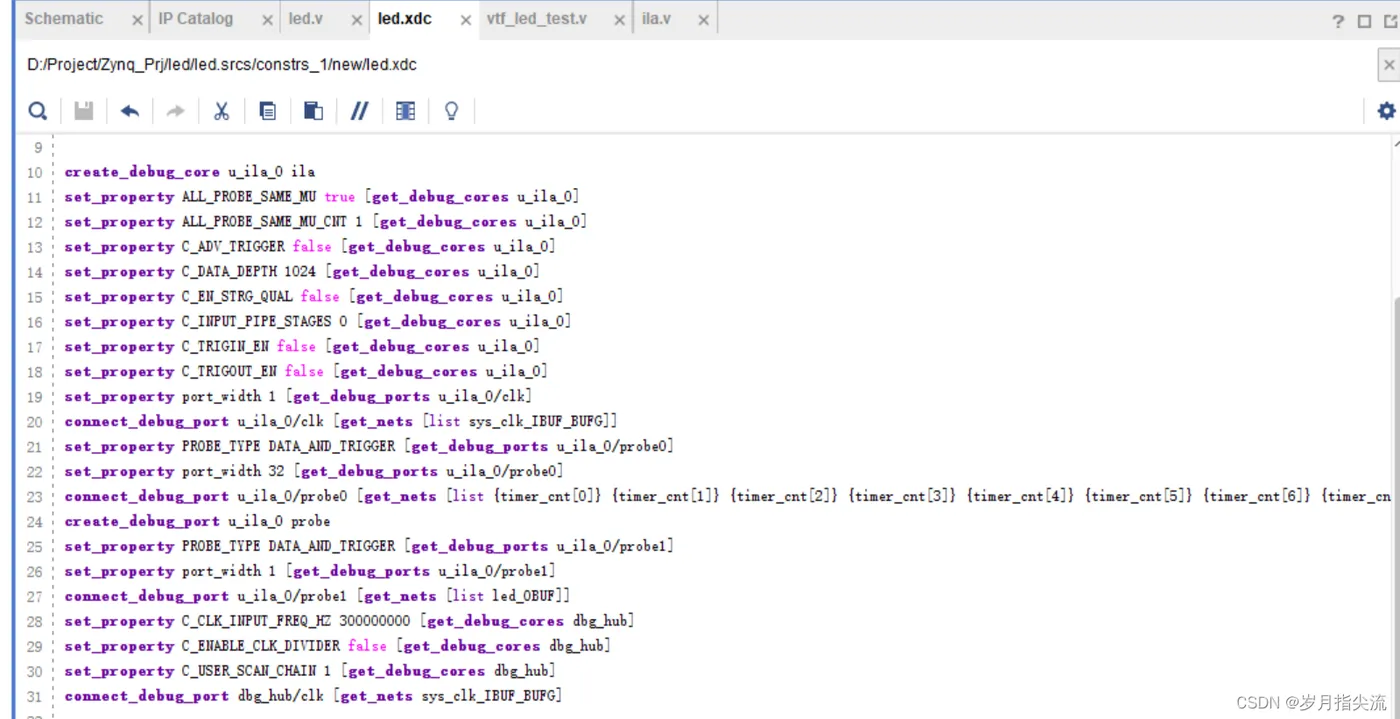

⑥、我们再看一下 led.xdc 约束文件，并 Reload 以下，可以看到新增了如下信息
这些信息代表我们创建一个一个 debug_core ila，就是把里面的一些信号连接在一起了
4、生成比特文件

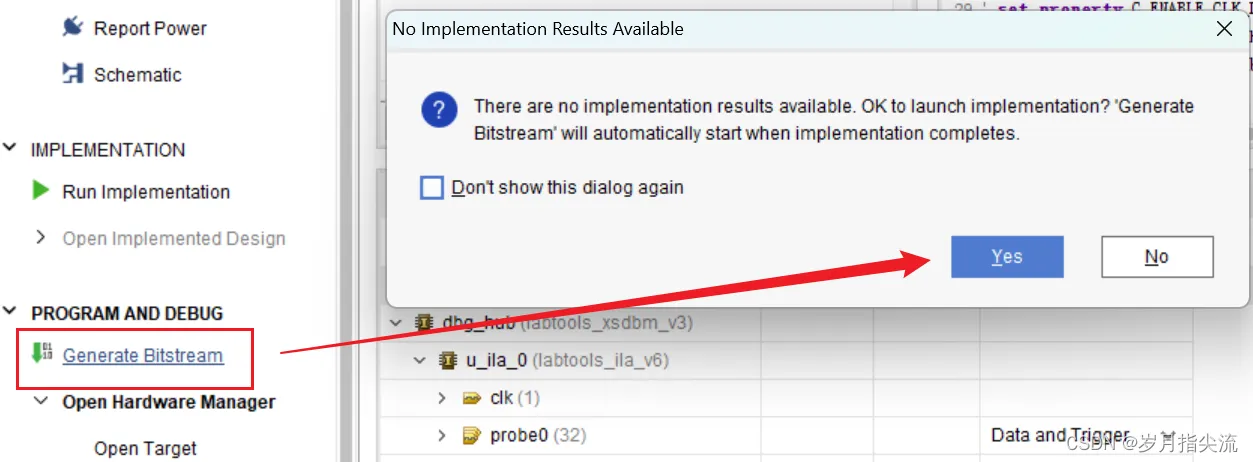

①、点击 Generate Bitstream，弹出的窗口点击 Yes

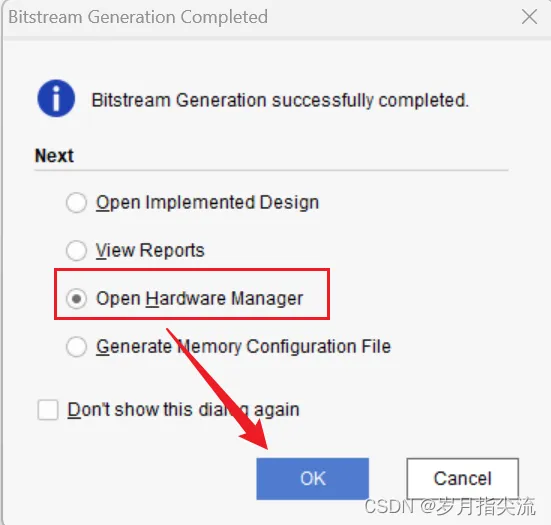

②、选择 Open Hardware Manager 并点击 OK
5、下载程序
同第一种方法
6、进行在线调试
同第一种方法，操作及界面也完全相同
